Basic

BCU1-M01-0103 | BCU1 Performmaker Z3 1,5xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting Universalbearbeitung
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Ohne Weldon Ungleiche Zahnteilung Zentrumschneidend 1,5xD Eckfase
  • Angepasster Freiwinkel für eine prozesssichere Zerspanung
  • Ungleichteilung für ruhigen Lauf
  • Große Spankammern für gute Abfuhr der Späne
Eignung
Schruppen Schlichten


BCU1-M01-0103
BCU1-M01-0103
BCU1-M01-0103
BCU1-M01-0103
BCU1-M01-0103

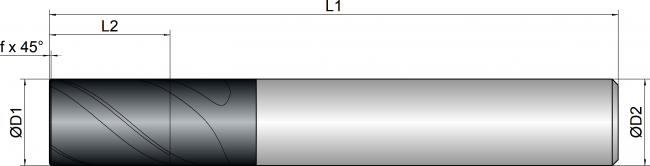

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
eckfase_laenge
spiralwinkel

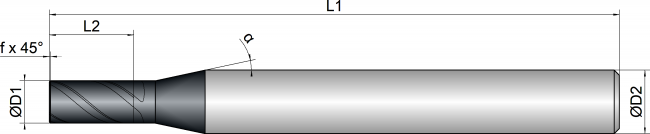

α
winkel_alpha
3 3,0 6,0 54,0 6,0 3 0,10 45 12 green

4 4,0 8,0 54,0 6,0 3 0,10 45 12 green

5 5,0 9,0 54,0 6,0 3 0,20 45 12 green

6 6,0 10,0 54,0 6,0 3 0,20 45 - green

8 8,0 12,0 58,0 8,0 3 0,20 45 - orange

10 10,0 14,0 66,0 10,0 3 0,20 45 - orange

12 12,0 16,0 73,0 12,0 3 0,20 45 - green

16 16,0 22,0 82,0 16,0 3 0,30 45 - green

20 20,0 26,0 92,0 20,0 3 0,30 45 - orange
