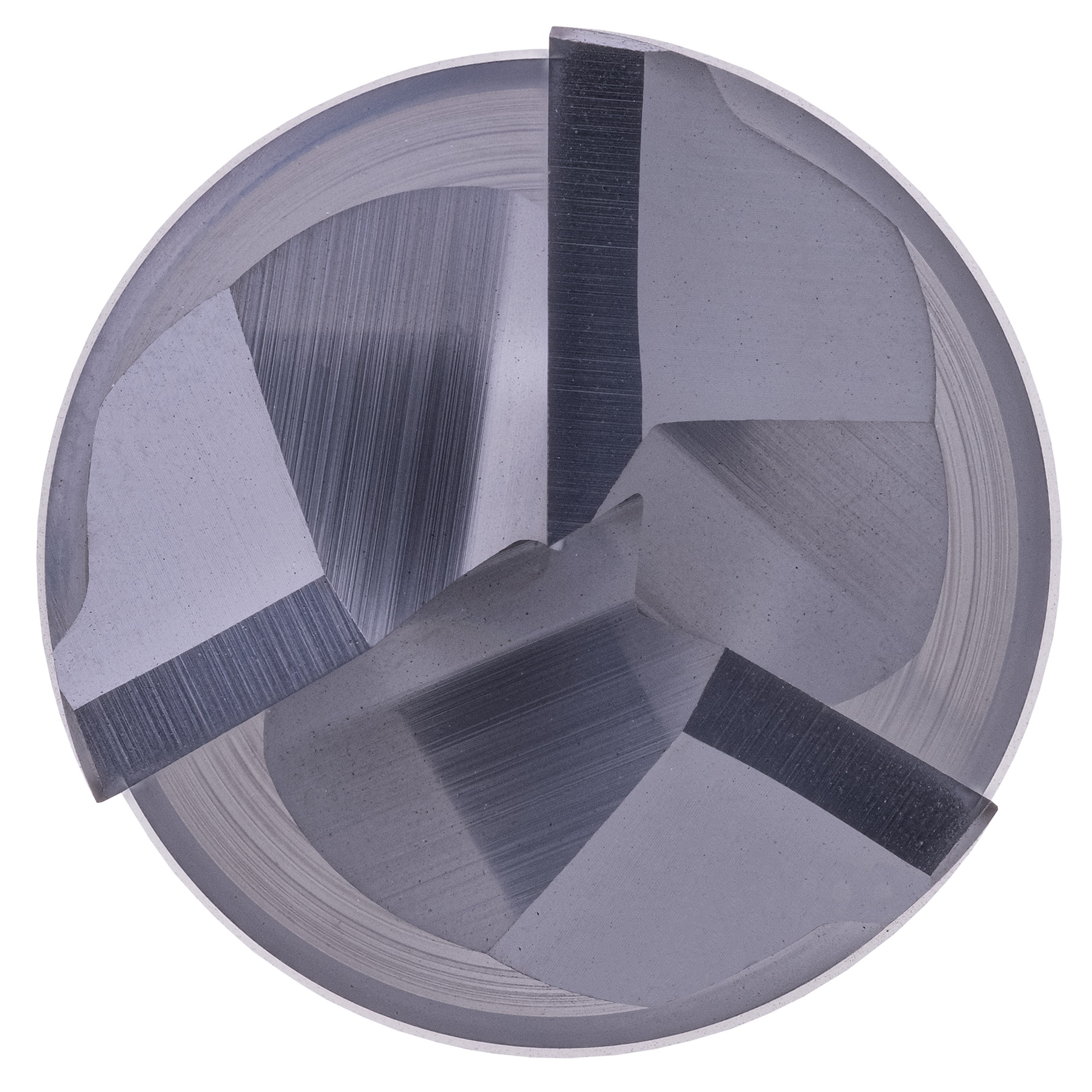

BCU1-M01-0123 | BCU1 Performmaker Z3 3xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting Universalbearbeitung
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Ohne Weldon Ungleiche Zahnteilung 3xD Zentrumschneidend Eckfase
  • Angepasster Freiwinkel für eine prozesssichere Zerspanung
  • Ungleichteilung für ruhigen Lauf
  • Große Spankammern für gute Abfuhr der Späne
Eignung
Schruppen Schlichten


BCU1-M01-0123
BCU1-M01-0123
BCU1-M01-0123
BCU1-M01-0123
BCU1-M01-0123

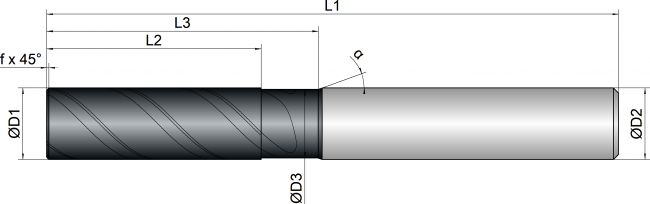

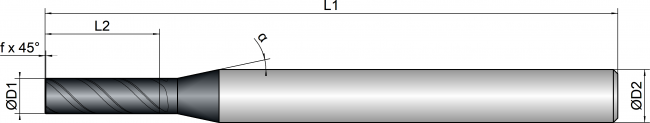

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
eckfase_laenge
spiralwinkel
α
winkel_alpha
4 4,0 - 13,0 - 65,0 6,0 3 0,10 45 12 green

5 5,0 - 16,0 - 65,0 6,0 3 0,20 45 12 green

6 6,0 5,6 18,0 24,0 65,0 6,0 3 0,20 45 20 orange

8 8,0 7,6 24,0 30,0 70,0 8,0 3 0,20 45 20 orange

10 10,0 9,6 30,0 38,0 80,0 10,0 3 0,20 45 20 green

12 12,0 11,4 36,0 46,0 93,0 12,0 3 0,20 45 20 green

16 16,0 15,4 48,0 58,0 110,0 16,0 3 0,30 45 20 green

20 20,0 19,4 60,0 74,0 126,0 20,0 3 0,30 45 20 green
