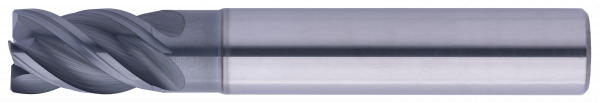

BCU1-M01-0203 | BCU1 Performmaker Z4 1,5xD BUI
Kühlung |
![]() ![]() ![]() ![]() |
---|---|
Toleranz | e8 |
Beschichtung | BetaUni Iron |
Downloads | Katalogseite & Schnittdaten |
Strategie |
|
---|---|
Anwendung |
|
Eigenschaften |
|
- Angepasster Freiwinkel für eine prozesssichere Zerspanung
- Ungleichteilung für ruhigen Lauf
- Große Spankammern für gute Abfuhr der Späne
Eignung | |
---|---|
Schruppen | Schlichten |
|
|

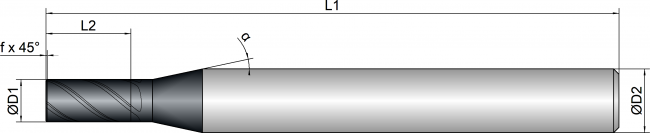

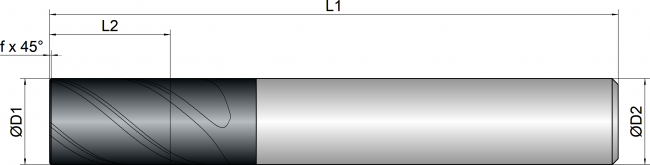

BCU1-M01-0203
|
D1
|
L2
|
L1
|
D2
|
z
|
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|
3 | 3,0 | 6,0 | 54,0 | 6,0 | 4 | 0,10 | 40 | 12 |
![]() |
|
4 | 4,0 | 8,0 | 54,0 | 6,0 | 4 | 0,10 | 40 | 12 |
![]() |
|
5 | 5,0 | 9,0 | 54,0 | 6,0 | 4 | 0,20 | 40 | 12 |
![]() |
|
6 | 6,0 | 10,0 | 54,0 | 6,0 | 4 | 0,20 | 40 | - |
![]() |
|
8 | 8,0 | 12,0 | 58,0 | 8,0 | 4 | 0,20 | 40 | - |
![]() |
|
10 | 10,0 | 14,0 | 66,0 | 10,0 | 4 | 0,20 | 40 | - |
![]() |
|
12 | 12,0 | 16,0 | 73,0 | 12,0 | 4 | 0,20 | 40 | - |
![]() |
|
16 | 16,0 | 22,0 | 82,0 | 16,0 | 4 | 0,30 | 40 | - |
![]() |
|
20 | 20,0 | 26,0 | 92,0 | 20,0 | 4 | 0,30 | 40 | - |
![]() |
