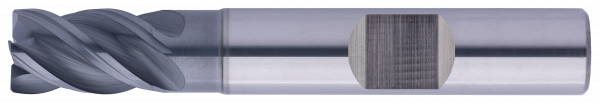

BCU1-M01-0204 | BCU1 Performmaker Z4 1,5xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting Universalbearbeitung
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Zentrumschneidend 1,5xD Eckfase
  • Angepasster Freiwinkel für eine prozesssichere Zerspanung
  • Ungleichteilung für ruhigen Lauf
  • Große Spankammern für gute Abfuhr der Späne
Eignung
Schruppen Schlichten


BCU1-M01-0204
BCU1-M01-0204
BCU1-M01-0204
BCU1-M01-0204
BCU1-M01-0204

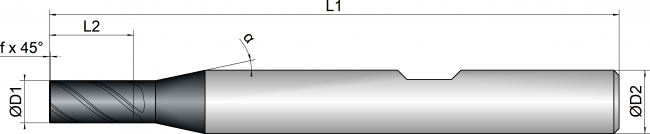

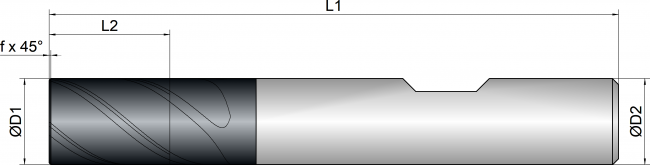

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
eckfase_laenge
spiralwinkel
α
winkel_alpha
3 3,0 6,0 54,0 6,0 4 0,10 40 12 green

4 4,0 8,0 54,0 6,0 4 0,10 40 12 green

5 5,0 9,0 54,0 6,0 4 0,20 40 12 green

6 6,0 10,0 54,0 6,0 4 0,20 40 - green

8 8,0 12,0 58,0 8,0 4 0,20 40 - green

10 10,0 14,0 66,0 10,0 4 0,20 40 - green

12 12,0 16,0 73,0 12,0 4 0,20 40 - green

16 16,0 22,0 82,0 16,0 4 0,30 40 - green

20 20,0 26,0 92,0 20,0 4 0,30 40 - green
