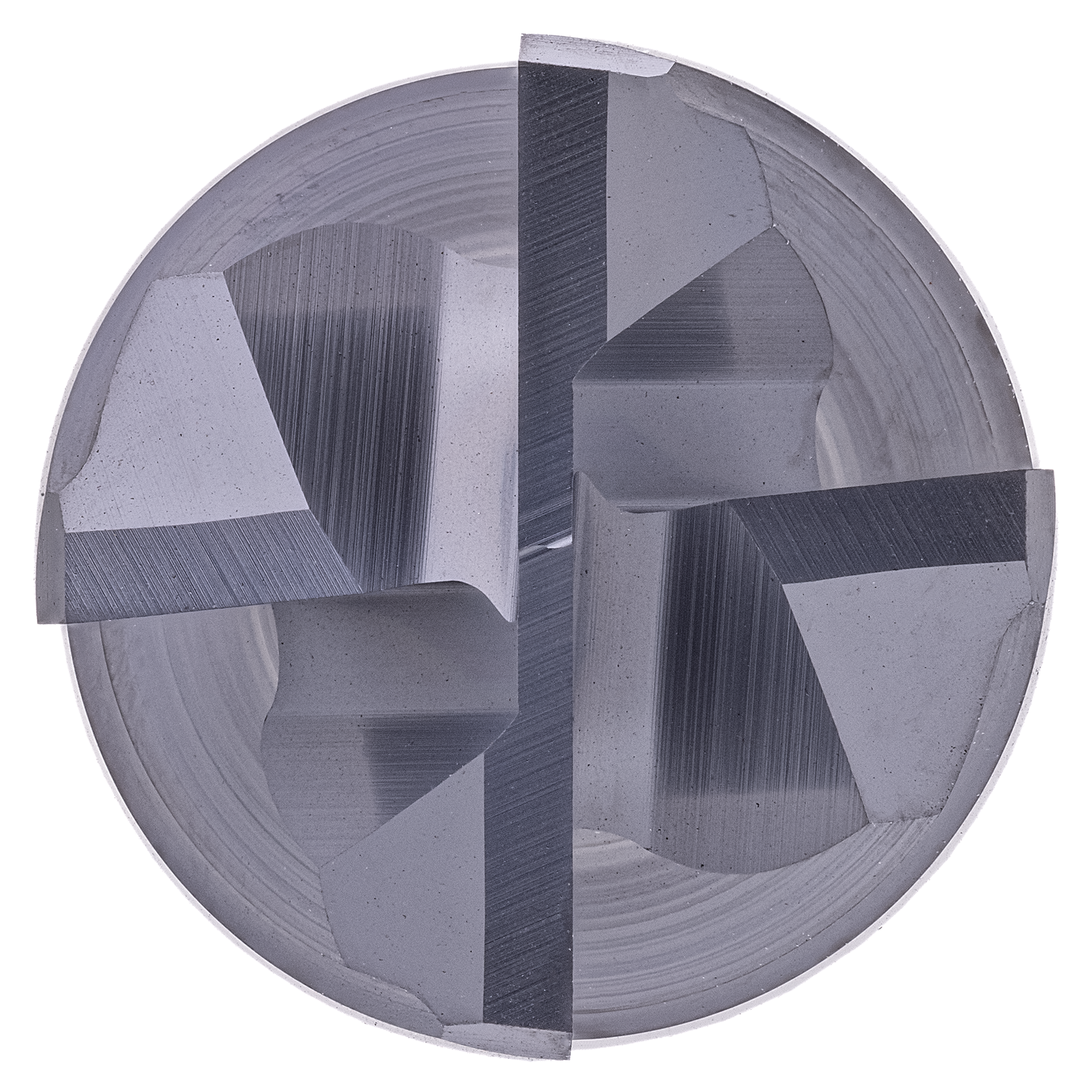

BCU1-M01-0213 | BCU1 Performmaker Z4 2xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting Universalbearbeitung
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Ohne Weldon Ungleiche Zahnteilung 2xD Zentrumschneidend Eckfase
  • Angepasster Freiwinkel für eine prozesssichere Zerspanung
  • Ungleichteilung für ruhigen Lauf
  • Große Spankammern für gute Abfuhr der Späne
Eignung
Schruppen Schlichten


BCU1-M01-0213
BCU1-M01-0213
BCU1-M01-0213
BCU1-M01-0213
BCU1-M01-0213

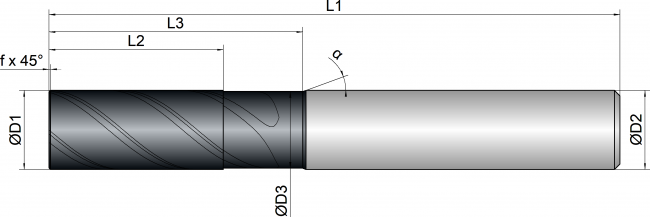

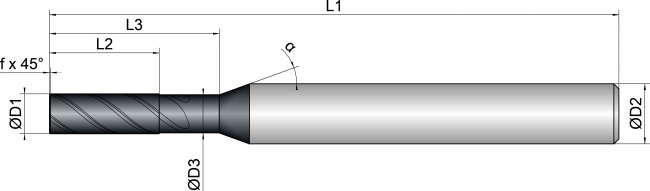

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
eckfase_laenge
spiralwinkel
α
winkel_alpha
2 2,0 1,8 5,0 10,0 57,0 6,0 4 0,10 40 20 green

3 3,0 2,8 8,0 13,0 57,0 6,0 4 0,10 40 20 green

4 4,0 3,8 11,0 17,0 57,0 6,0 4 0,10 40 20 green

5 5,0 4,8 13,0 20,0 57,0 6,0 4 0,20 40 20 green

6 6,0 5,8 13,0 20,0 57,0 6,0 4 0,20 40 20 green

7 7,0 6,5 16,0 25,0 63,0 8,0 4 0,20 40 20 red

8 8,0 7,7 19,0 25,0 63,0 8,0 4 0,20 40 20 green

10 10,0 9,7 22,0 32,0 72,0 10,0 4 0,20 40 20 green

12 12,0 11,6 26,0 38,0 83,0 12,0 4 0,20 40 20 green

14 14,0 13,0 30,0 36,0 83,0 14,0 4 0,25 40 20 red

16 16,0 15,5 32,0 44,0 92,0 16,0 4 0,30 40 20 green

18 18,0 17,0 38,0 42,0 92,0 18,0 4 0,30 40 20 red

20 20,0 19,5 41,0 54,0 104,0 20,0 4 0,30 40 20 green

25 25,0 24,0 52,0 62,0 125,0 25,0 4 0,30 40 20 green
