BCU1-M01-0413 | BCU1 Performmaker Z4 2xD long BUI
| Kühlung |
|
|---|---|
| Toleranz | e8 |
| Beschichtung | BetaUni Iron |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Freiwinkel und Ungleichteilung angepasst für vibrationsfreies Fräsen
- Werkzeugkern und Spankammern abgestimmt für Stabilität
- Lange Ausführung für tiefere Kavitäten
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

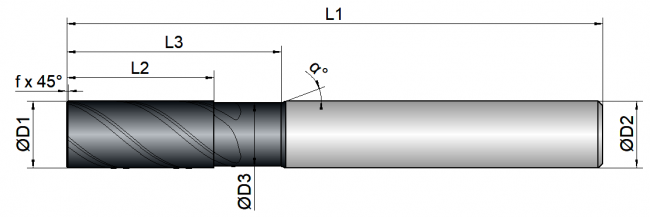

BCU1-M01-0413
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6,0 | 5,5 | 13,0 | 26,0 | 65,0 | 6,0 | 4 | 0,15 | 40 | 20 |
|
|
| 8 | 8,0 | 7,5 | 19,0 | 30,0 | 70,0 | 8,0 | 4 | 0,20 | 40 | 20 |
|
|
| 10 | 10,0 | 9,5 | 22,0 | 38,0 | 80,0 | 10,0 | 4 | 0,20 | 40 | 20 |
|
|
| 12 | 12,0 | 11,0 | 26,0 | 46,0 | 93,0 | 12,0 | 4 | 0,25 | 40 | 20 |
|
|
| 16 | 16,0 | 15,0 | 34,0 | 60,0 | 110,0 | 16,0 | 4 | 0,30 | 40 | 20 |
|
|
| 20 | 20,0 | 19,0 | 42,0 | 72,0 | 126,0 | 20,0 | 4 | 0,30 | 40 | 20 |
|
