Basic

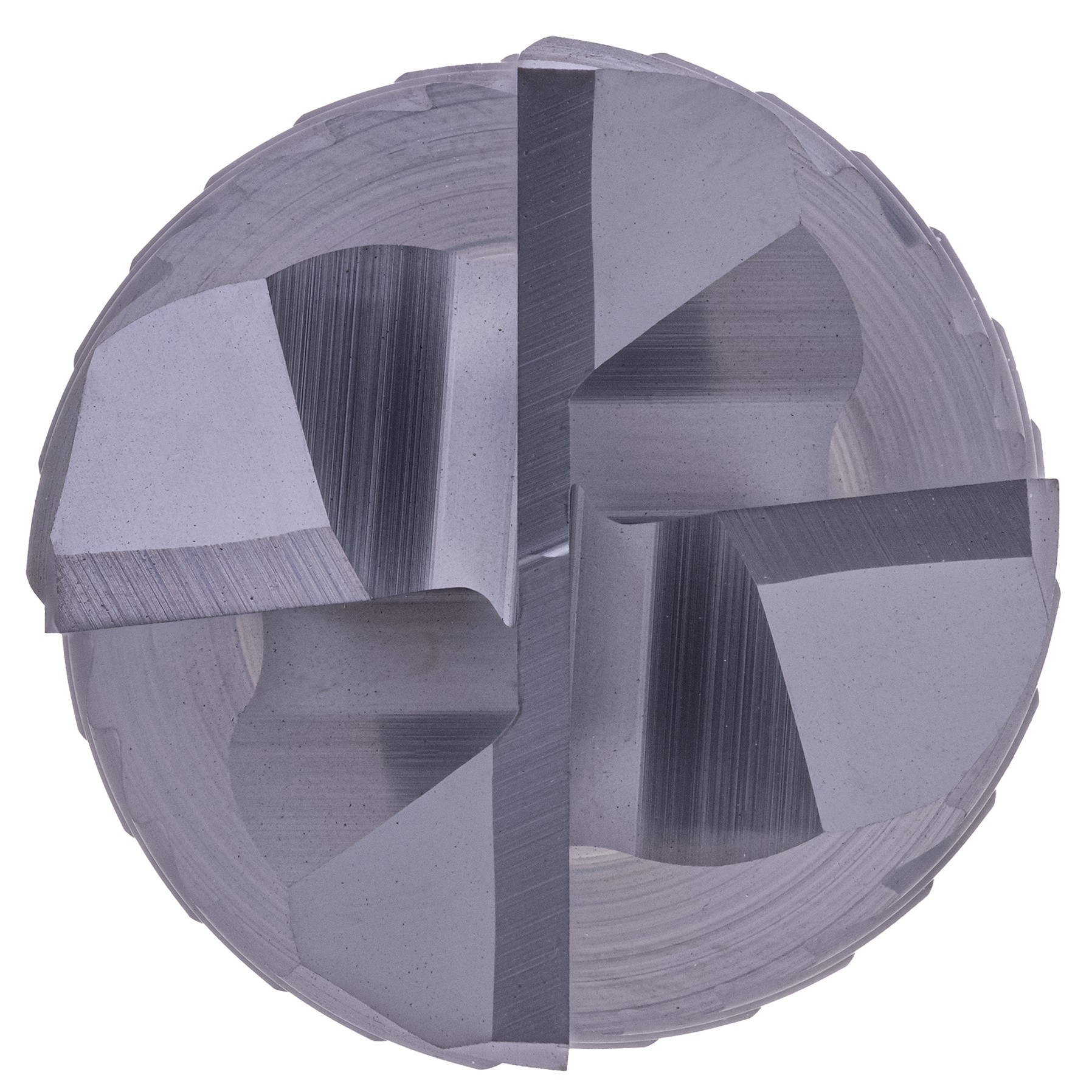

BCU1-M02-0104 | BCU1 Slotmaker Z4 2xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting Universalbearbeitung
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Wellenschliff 2xD Zentrumschneidend Eckfase
  • Optimierte Spankammern für ein großes Spanvolumen
  • Angepasstes Kordelprofil für kleine Späne
  • Zum Schruppen unter HPC Bedingungen
Eignung
Schruppen Schlichten


BCU1-M02-0104
BCU1-M02-0104
BCU1-M02-0104
BCU1-M02-0104
BCU1-M02-0104

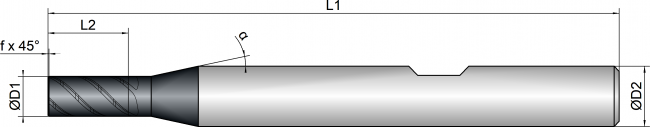

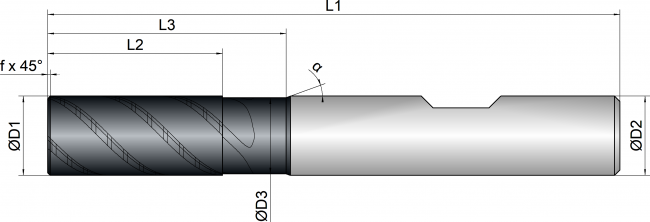

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
eckfase_laenge
spiralwinkel
α
winkel_alpha
4 4,0 - 8,0 - 57,0 6,0 4 0,10 45 12 orange

5 5,0 - 9,0 - 57,0 6,0 4 0,20 45 12 green

6 6,0 5,6 13,0 19,0 57,0 6,0 4 0,20 45 20 green

8 8,0 7,6 19,0 25,0 63,0 8,0 4 0,20 45 20 green

10 10,0 9,6 22,0 30,0 72,0 10,0 4 0,32 45 20 green

12 12,0 11,4 26,0 36,0 83,0 12,0 4 0,32 45 20 green

16 16,0 15,4 32,0 42,0 92,0 16,0 4 0,32 45 20 green

20 20,0 19,4 41,0 52,0 104,0 20,0 4 0,50 45 20 green
