Basic

BCU1-M03-0124 | BCU1 Chipmaker Z5 3,5xD BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting Universalbearbeitung
Anwendung Besäumen X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Spanbrecher Dynamische Drallsteigung Zentrumschneidend 3,5xD Eckenradius
  • Ungleichteilung für ruhigen Lauf
  • Große Spankammern für eine gute Spanabfuhr
  • Durch angepasste Anordnung der Spanbrecher zum Schruppen und Schlichten geeignet
Eignung
Schruppen Schlichten


BCU1-M03-0124
BCU1-M03-0124
BCU1-M03-0124
BCU1-M03-0124
BCU1-M03-0124

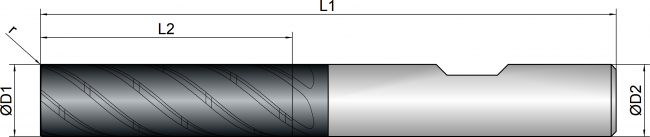

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
6 6,0 22,0 65,0 6,0 5 0,15 40 green

8 8,0 28,0 70,0 8,0 5 0,20 40 green

10 10,0 35,0 80,0 10,0 5 0,20 40 green

12 12,0 43,0 93,0 12,0 5 0,20 40 green

16 16,0 56,0 110,0 16,0 5 0,30 40 green
