Basic

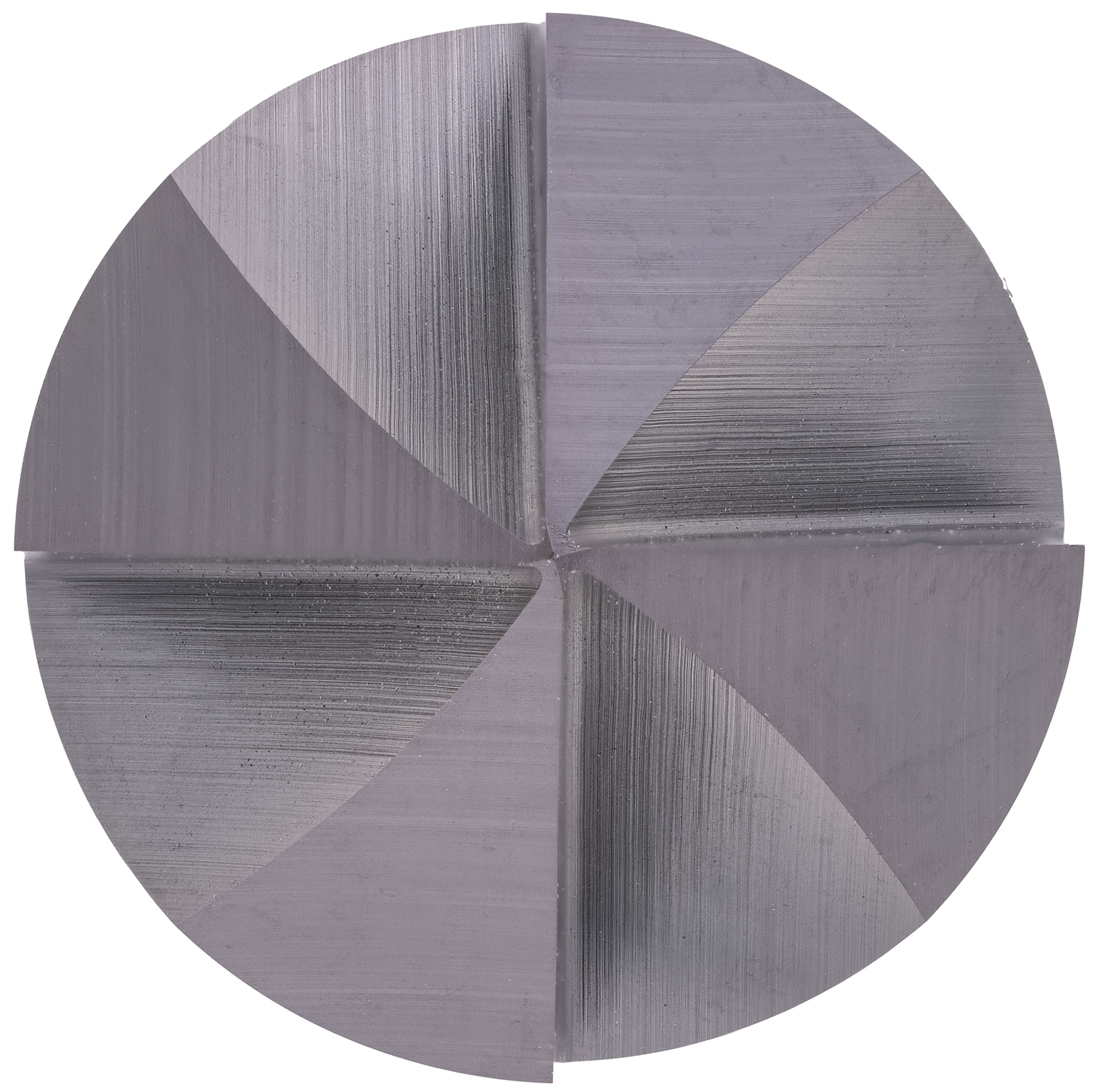

BCU1-M09-0103 | BCU1 Chamfmaker Z3-4 60° BUI

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz a9
Beschichtung BetaUni Iron
Downloads Katalogseite & Schnittdaten
Strategie Universalbearbeitung
Anwendung Entgraten
Eigenschaften Ohne Weldon 60° Spitze
  • Zum universellen Anfasen von Bauteilen
Eignung
Schruppen Schlichten


BCU1-M09-0103
BCU1-M09-0103
BCU1-M09-0103
BCU1-M09-0103
BCU1-M09-0103

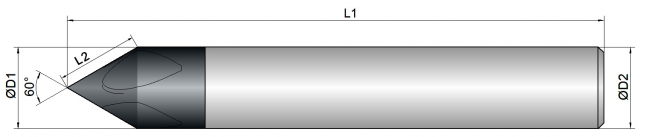

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
α
winkel_alpha
1 1,0 0,9 50,0 3,0 3 8 green

2 2,0 1,9 50,0 3,0 3 8 red

3 3,0 2,9 50,0 3,0 3 - green

4 4,0 3,9 50,0 4,0 4 - green

6 6,0 5,9 50,0 6,0 4 - green

8 8,0 7,9 58,0 8,0 4 - green

10 10,0 9,9 66,0 10,0 4 - green

12 12,0 11,9 73,0 12,0 4 - green

16 16,0 15,8 82,0 16,0 4 - green
