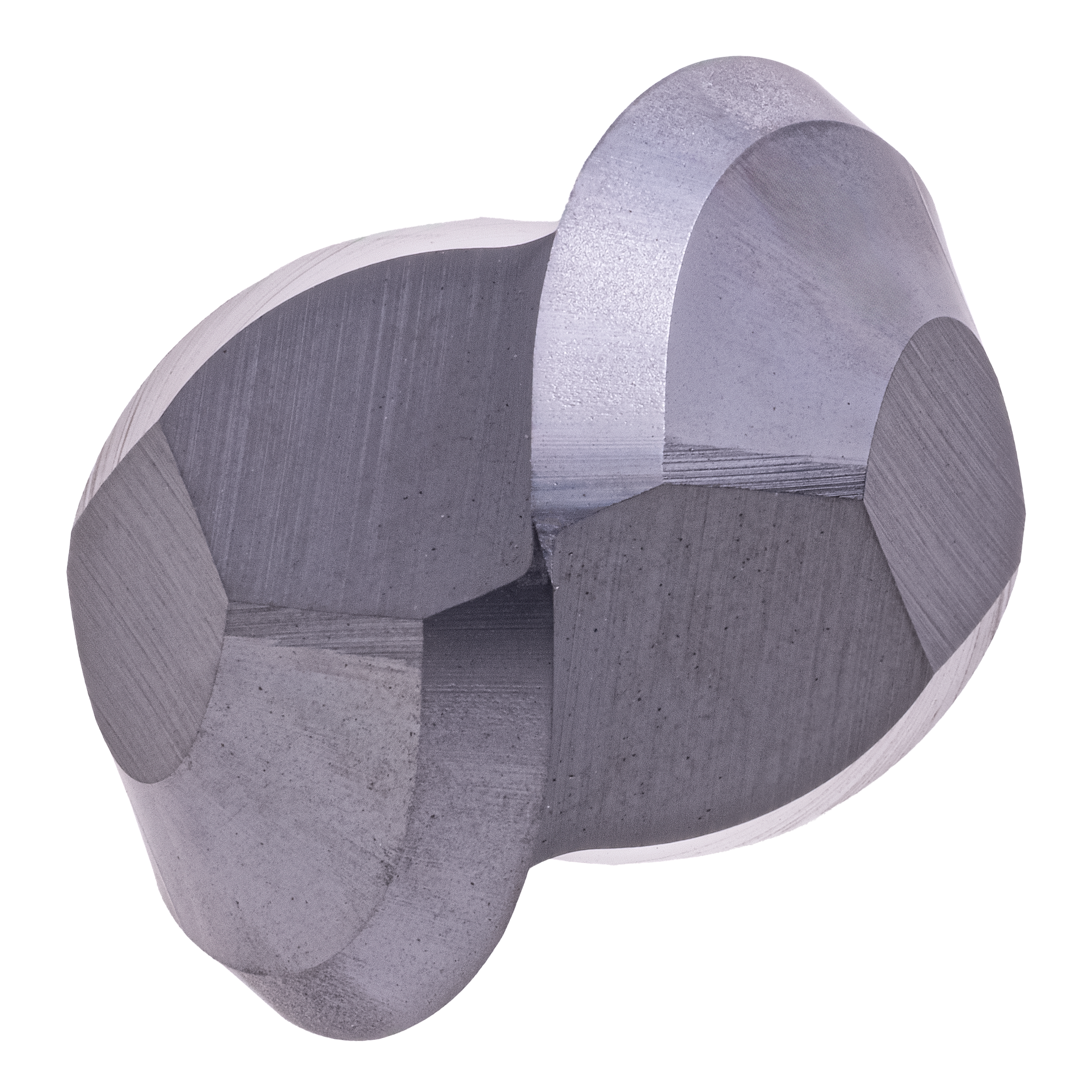

BCU1-M26-0123 | BCU1 Smoothmaker Z2 260° BUI
| Kühlung |
|
|---|---|
| Toleranz | f8 |
| Beschichtung | BetaUni Iron |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Zum universellen Vor- und Rückwärtsentgraten von Bauteilen
- Durch 260° Schneide für Hinterschnitt-Bearbeitungen geeignet
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

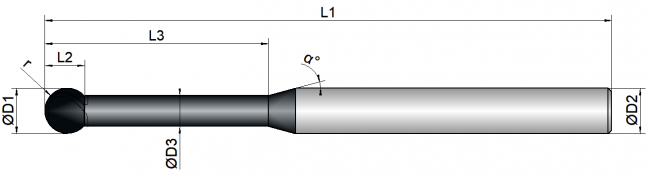

BCU1-M26-0123
|
D1
|
D3
|
L3
|
L1
|
D2
|
z
|
r
|
|
||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,8 | 0,8 | 0,5 | 3,0 | 50,0 | 4,0 | 2 | 0,40 | 30 |
|
|
| 1,3 | 1,3 | 0,8 | 5,0 | 50,0 | 4,0 | 2 | 0,65 | 30 |
|
|
| 1,8 | 1,8 | 1,1 | 6,0 | 50,0 | 4,0 | 2 | 0,90 | 30 |
|
|
| 2,3 | 2,3 | 1,4 | 8,0 | 70,0 | 6,0 | 2 | 1,15 | 30 |
|
|
| 2,8 | 2,8 | 1,7 | 9,0 | 70,0 | 6,0 | 2 | 1,40 | 30 |
|
|
| 3,3 | 3,3 | 2,0 | 11,0 | 70,0 | 6,0 | 2 | 1,65 | 30 |
|
|
| 3,8 | 3,8 | 2,4 | 12,0 | 70,0 | 6,0 | 2 | 1,90 | 30 |
|
|
| 4,8 | 4,8 | 3,0 | 15,0 | 70,0 | 6,0 | 2 | 2,40 | 30 |
|
|
| 5,8 | 5,8 | 3,5 | 18,0 | 70,0 | 6,0 | 2 | 2,90 | 30 |
|
|
| 7,8 | 7,8 | 4,7 | 24,0 | 90,0 | 8,0 | 2 | 3,90 | 30 |
|
|
| 9,8 | 9,8 | 5,9 | 30,0 | 100,0 | 10,0 | 2 | 4,90 | 30 |
|
