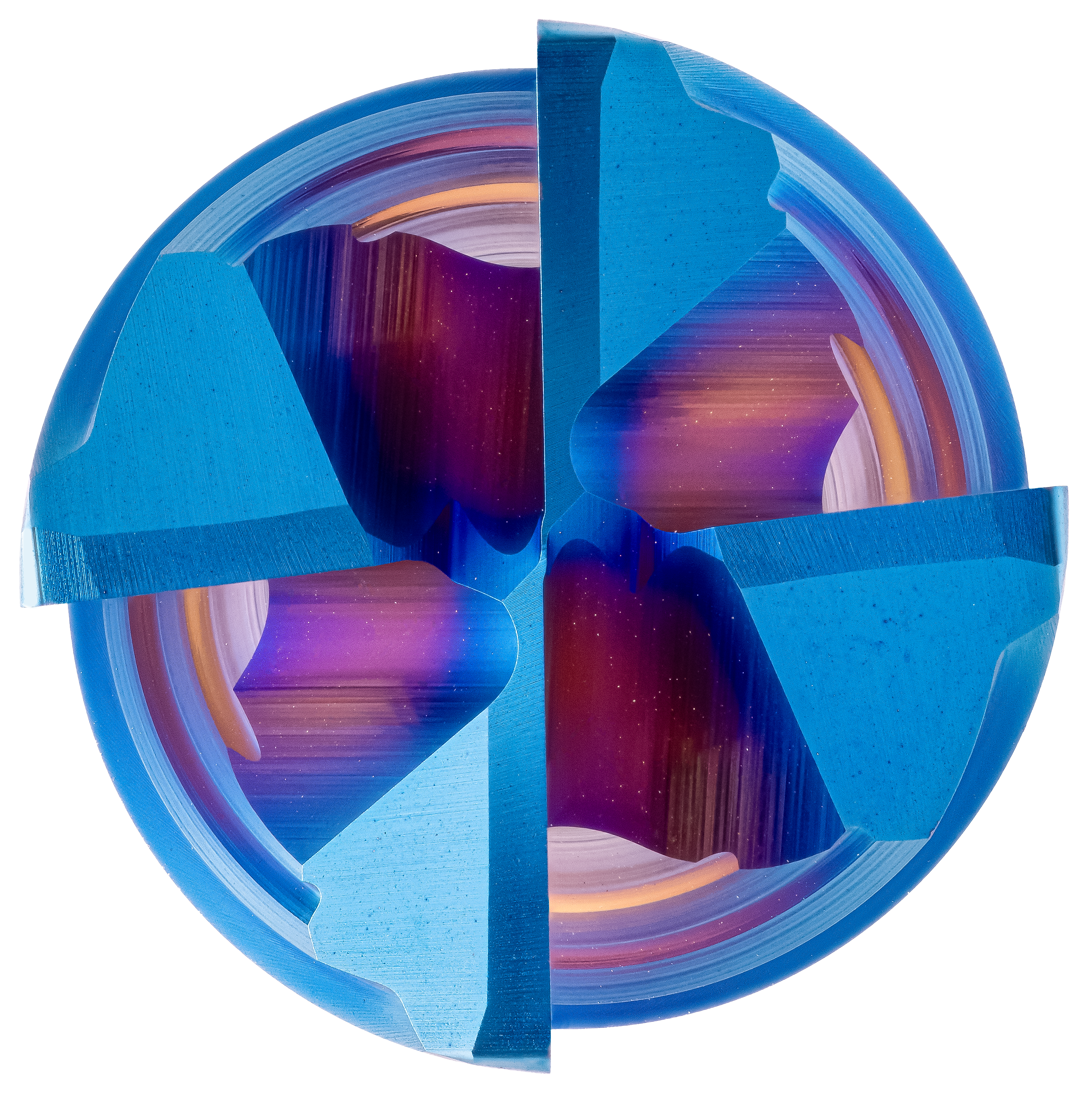

EXM1-M01-0323 | EXM1 Performmaker Z4 3xD ANNX
| Kühlung |
|
|---|---|
| Toleranz | e8 |
| Beschichtung | AlphaNox Navy X |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Optimierte Mikrogeometrie mit höherer Vibrationsresistenz sowie verstärkter Schneidkantenstabilität
- Spezielle Ungleichteilung gepaart mit variabler Drallsteigung für eine perfekte Laufruhe
- Universell einsetzbar in allen Edelstählen
- Ausgelegt auf große seitliche Zustellungen sowie die trochoidale Zerspanung
- Für prozesssicheres Rampen, helikales Eintauchen und Tauchen (Bohren) bis 1xD
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

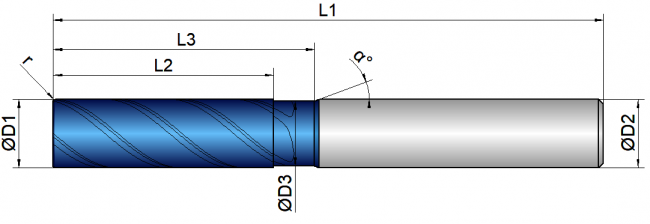

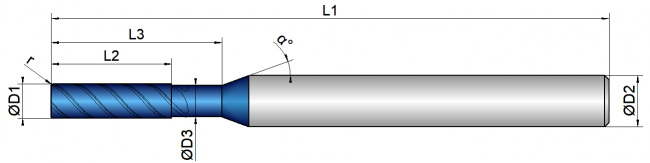

EXM1-M01-0323
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,5 | 0,48 | 2,0 | 2,5 | 50,0 | 4,0 | 4 | 0,02 | 40 | 20 |
|
|
| 0,8 | 0,8 | 0,76 | 3,0 | 4,0 | 50,0 | 4,0 | 4 | 0,03 | 40 | 20 |
|
|
| 1 | 1,0 | 0,9 | 3,5 | 5,0 | 50,0 | 4,0 | 4 | 0,05 | 40 | 20 |
|
|
| 1,5 | 1,5 | 1,4 | 5,0 | 8,0 | 50,0 | 4,0 | 4 | 0,05 | 40 | 20 |
|
|
| 2 | 2,0 | 1,8 | 7,0 | 10,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 2,5 | 2,5 | 2,3 | 9,0 | 12,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 3 | 3,0 | 2,8 | 11,0 | 15,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 4 | 4,0 | 3,7 | 14,0 | 20,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 5 | 5,0 | 4,7 | 16,0 | 26,0 | 65,0 | 6,0 | 4 | 0,15 | 40 | 20 |
|
|
| 6 | 6,0 | 5,5 | 19,0 | 26,0 | 65,0 | 6,0 | 4 | 0,15 | 40 | 20 |
|
|
| 8 | 8,0 | 7,5 | 26,0 | 32,0 | 70,0 | 8,0 | 4 | 0,20 | 40 | 20 |
|
|
| 10 | 10,0 | 9,5 | 32,0 | 38,0 | 80,0 | 10,0 | 4 | 0,20 | 40 | 20 |
|
|
| 12 | 12,0 | 11,0 | 38,0 | 46,0 | 93,0 | 12,0 | 4 | 0,25 | 40 | 20 |
|
|
| 16 | 16,0 | 15,0 | 50,0 | 60,0 | 110,0 | 16,0 | 4 | 0,30 | 40 | 20 |
|
|
| 20 | 20,0 | 19,0 | 62,0 | 74,0 | 125,0 | 20,0 | 4 | 0,30 | 40 | 20 |
|
