Expert

EXM1-M02-0124 | EXM1 Slotmaker Z4 2xD ANNX

Kühlung Wasser Max
Toleranz e8
Beschichtung AlphaNox Navy X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Wellenschliff 2xD Dynamische Drallsteigung Zentrumschneidend Eckenradius
  • Besonders stabiler Werkzeugkern mit leicht konischem Verlauf
  • Optimiertes Kordelprofil für weichen Schnitt und kleine Späne
  • Spezielle Ungleichteilung gepaart mit variabler Drallsteigung
  • Auch zum trochoidalen Fräsen bestens geeignet
  • Zum Schruppen, bis zu 2xD ins Volle
  • Zum prozesssicheren helikalen Eintauchen
  • Für hohe seitliche Zustellungen
Eignung
Schruppen Schlichten


EXM1-M02-0124
EXM1-M02-0124
EXM1-M02-0124
EXM1-M02-0124
EXM1-M02-0124

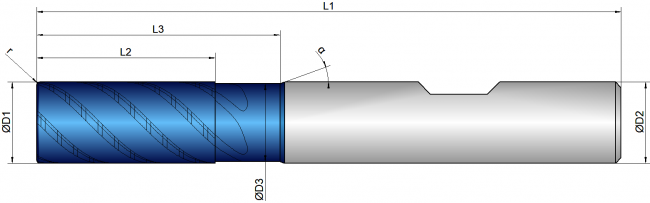

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
4 4,0 - 8,0 - 57,0 6,0 4 0,10 40 12 orange

5 5,0 - 9,0 - 57,0 6,0 4 0,20 40 12 orange

6 6,0 5,6 13,0 19,0 57,0 6,0 4 0,20 40 20 green

8 8,0 7,6 19,0 25,0 63,0 8,0 4 0,20 40 20 green

10 10,0 9,6 22,0 30,0 72,0 10,0 4 0,32 40 20 green

12 12,0 11,4 26,0 36,0 83,0 12,0 4 0,32 40 20 green

16 16,0 15,4 32,0 42,0 92,0 16,0 4 0,32 40 20 green

20 20,0 19,4 41,0 52,0 104,0 20,0 4 0,50 40 20 orange
