Expert

EXM1-M08-0003 | EXM1 Rowmaker Z2 1xD short ANNX

Kühlung Wasser Max
Toleranz f8
Beschichtung AlphaNox Navy X
Downloads Katalogseite & Schnittdaten
Strategie High Speed Cutting
Anwendung Gravieren Abzeilen X, Y, Z
Eigenschaften Ohne Weldon Zentrumschneidend 1xD Eckenradius
  • Angepasster Kern für einen ruhigen Lauf
  • Definierte Mikrofase zur Abstützung und Stabilisierung
  • Optimierte Querschneide für höchste Stabilität im Werkzeugzentrum
  • Radiustoleranz r ≤ 2 mm: ± 0,003 mm
  • Radiustoleranz r > 2 mm: ± 0,005 mm
  • Für den Einsatz im Hochgeschwindigkeitsbereich
  • Zum Schruppen und Schlichten
Eignung
Schruppen Schlichten


EXM1-M08-0003
EXM1-M08-0003
EXM1-M08-0003
EXM1-M08-0003
EXM1-M08-0003

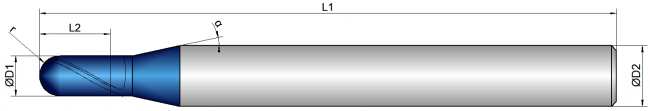

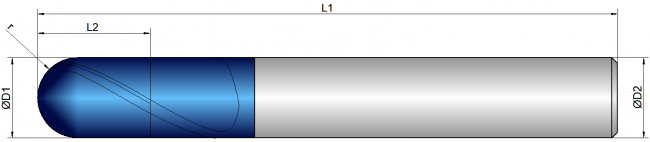

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
0,5 0,5 1,5 57,0 6,0 2 0,25 30 12 orange

1 1,0 2,0 57,0 6,0 2 0,50 30 12 orange

1,5 1,5 3,0 57,0 6,0 2 0,75 30 12 green

2 2,0 4,0 57,0 6,0 2 1,00 30 12 green

2,5 2,5 5,0 57,0 6,0 2 1,25 30 12 green

3 3,0 6,0 57,0 6,0 2 1,50 30 12 orange

4 4,0 7,0 57,0 6,0 2 2,00 30 12 green

5 5,0 8,0 57,0 6,0 2 2,50 30 12 green

6 6,0 10,0 57,0 6,0 2 3,00 30 - green

8 8,0 12,0 63,0 8,0 2 4,00 30 - green

10 10,0 14,0 72,0 10,0 2 5,00 30 - green

12 12,0 16,0 83,0 12,0 2 6,00 30 - green
