Expert

EXN1-M01-0013 | EXN1 Performmaker Z2-3 ASR

Kühlung Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaSlide Rainbow
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting
Anwendung Besäumen Vollnut X, Y, Z
Eigenschaften Ohne Weldon Zentrumschneidend Scharfkantig

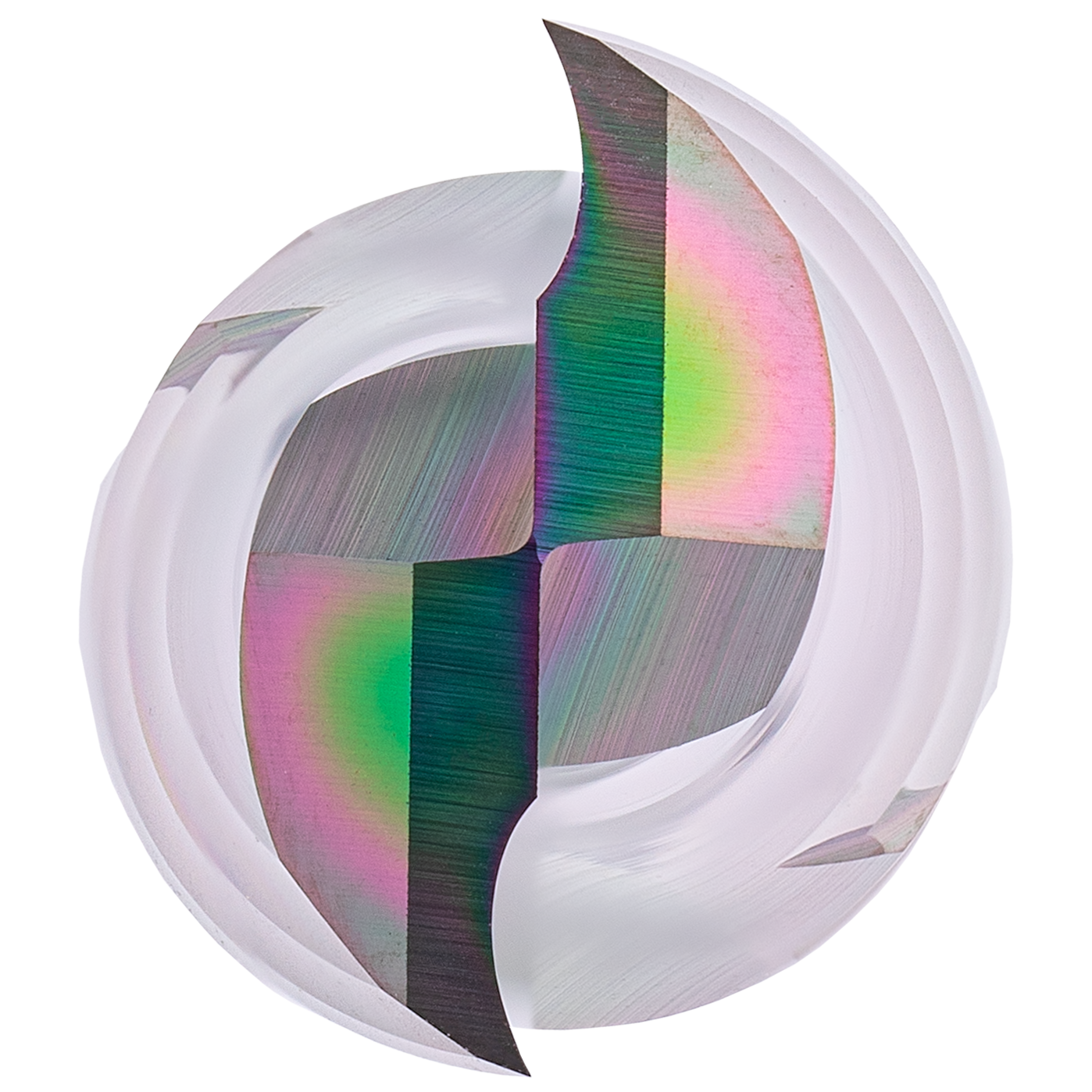

  • Extra scharfe Schneiden für einen glatten und weichen Schnitt in allen Kunststoffen
  • Hochpolierte Spanräume für optimierte Spanabfuhr
  • Spezielle Spiralsteigung für ruhigen Lauf
Eignung
Schruppen Schlichten


EXN1-M01-0013
EXN1-M01-0013
EXN1-M01-0013
EXN1-M01-0013
EXN1-M01-0013

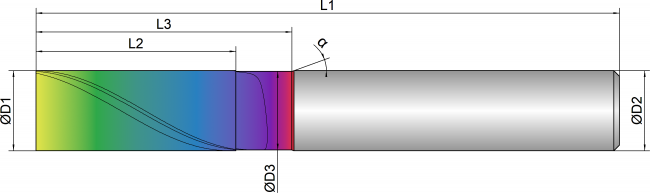

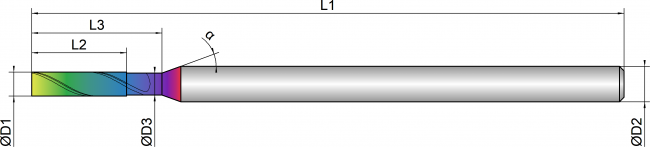

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
spiralwinkel
α
winkel_alpha
1 1,0 0,9 5,0 8,0 50,0 3,0 2 20 20 green

2 2,0 1,85 8,0 11,0 50,0 3,0 2 20 20 red

3 3,0 2,8 11,0 14,0 50,0 3,0 2 20 20 green

4 4,0 3,8 13,0 16,0 54,0 4,0 2 20 20 green

5 5,0 4,8 15,0 18,0 54,0 5,0 2 20 20 orange

6 6,0 5,8 16,0 21,0 65,0 6,0 2 20 20 green

8 8,0 7,8 22,0 27,0 70,0 8,0 2 20 20 green

10 10,0 9,8 25,0 32,0 72,0 10,0 2 20 20 green

12 12,0 11,8 28,0 38,0 83,0 12,0 3 20 20 green

14 14,0 13,8 30,0 42,0 83,0 14,0 3 20 20 orange

16 16,0 15,8 36,0 44,0 92,0 16,0 3 20 20 orange

20 20,0 19,8 41,0 54,0 104,0 20,0 3 20 20 orange
