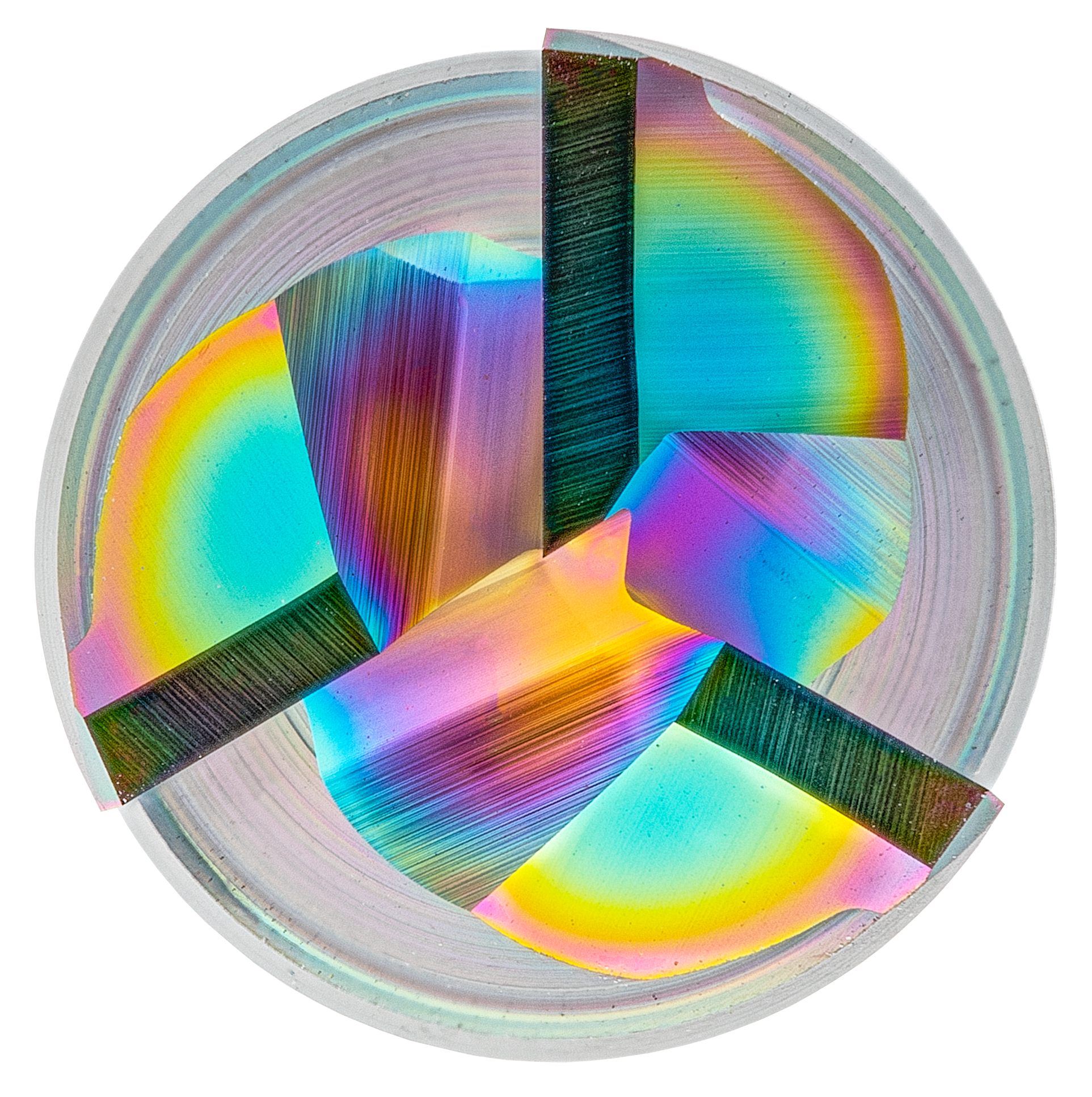

EXN1-M01-0124 | EXN1 Performmaker Z3 3xD ASR
| Kühlung |
|
|---|---|
| Toleranz | h6 |
| Beschichtung | AlphaSlide Rainbow |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Definierter Freiwinkel für ideale Stabilisierung bei hohen Zustellungen
- Spezielle Drallsteigung für ruhigen Lauf und weichen Schnitt
- Extra große Spankammern für ein extremes Spanvolumen
- Zum prozesssicheren Rampen und helikalen Eintauchen
- Zum Schruppen und Schlichten
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

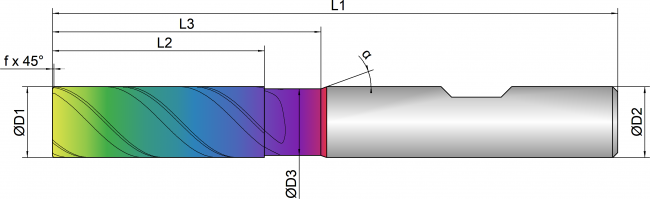

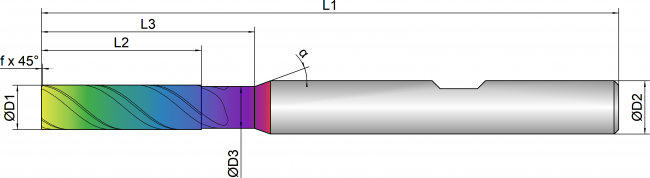

EXN1-M01-0124
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 2,0 | 1,8 | 7,0 | 12,0 | 65,0 | 6,0 | 3 | 0,05 | 45 | 20 |
|
|
| 3 | 3,0 | 2,7 | 10,0 | 14,0 | 65,0 | 6,0 | 3 | 0,10 | 45 | 20 |
|
|
| 4 | 4,0 | 3,7 | 13,0 | 18,0 | 65,0 | 6,0 | 3 | 0,10 | 45 | 20 |
|
|
| 5 | 5,0 | 4,7 | 18,0 | 24,0 | 65,0 | 6,0 | 3 | 0,10 | 45 | 20 |
|
|
| 6 | 6,0 | 5,5 | 20,0 | 24,0 | 65,0 | 6,0 | 3 | 0,20 | 45 | 20 |
|
|
| 8 | 8,0 | 7,5 | 26,0 | 30,0 | 70,0 | 8,0 | 3 | 0,20 | 45 | 20 |
|
|
| 10 | 10,0 | 9,4 | 30,0 | 38,0 | 80,0 | 10,0 | 3 | 0,20 | 45 | 20 |
|
|
| 12 | 12,0 | 11,4 | 36,0 | 46,0 | 93,0 | 12,0 | 3 | 0,20 | 45 | 20 |
|
|
| 16 | 16,0 | 15,4 | 48,0 | 58,0 | 110,0 | 16,0 | 3 | 0,20 | 45 | 20 |
|
|
| 20 | 20,0 | 19,4 | 60,0 | 74,0 | 125,0 | 20,0 | 3 | 0,20 | 45 | 20 |
|
