EXN1-M01-0294 | EXN1 Performmaker Z4 2xD ASR
| Kühlung |
|
|---|---|
| Toleranz | h6 |
| Beschichtung | AlphaSlide Rainbow |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Extra große Spankammern für ideale Spanabfuhr
- Ungleichteilung gepaart mit variabler Spiralsteigung für hohe Laufruhe
- Verstärkte Stirn mit 2 Schneiden bis zur Mitte
- Perfektioniert für hohe seitliche Zustellung und Vollnutfräsen
- Zum prozesssicheren Rampen und helikalen Eintauchen
- Zum Schruppen und Schlichten, bis zu 1,5xD ins Volle
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

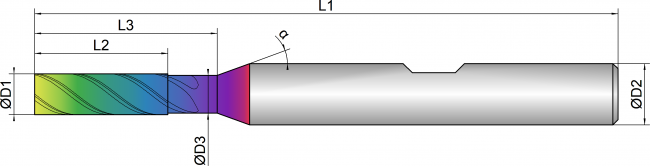

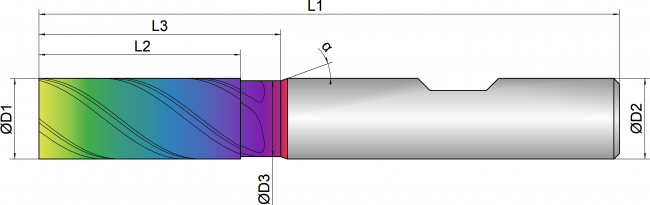

EXN1-M01-0294
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 2,0 | 1,8 | 6,0 | 13,0 | 57,0 | 6,0 | 4 | 38 | 20 |
|
|
| 3 | 3,0 | 2,7 | 10,0 | 14,0 | 57,0 | 6,0 | 4 | 38 | 20 |
|
|
| 4 | 4,0 | 3,7 | 13,0 | 18,0 | 57,0 | 6,0 | 4 | 38 | 20 |
|
|
| 5 | 5,0 | 4,5 | 14,0 | 18,0 | 57,0 | 6,0 | 4 | 38 | 20 |
|
|
| 6 | 6,0 | 5,5 | 16,0 | 21,0 | 57,0 | 6,0 | 4 | 38 | 20 |
|
|
| 7 | 7,0 | 6,5 | 16,0 | 25,0 | 63,0 | 8,0 | 4 | 38 | 20 |
|
|
| 8 | 8,0 | 7,5 | 22,0 | 27,0 | 63,0 | 8,0 | 4 | 38 | 20 |
|
|
| 10 | 10,0 | 9,4 | 25,0 | 30,0 | 72,0 | 10,0 | 4 | 38 | 20 |
|
|
| 12 | 12,0 | 11,4 | 28,0 | 33,0 | 83,0 | 12,0 | 4 | 38 | 20 |
|
|
| 14 | 14,0 | 13,0 | 30,0 | 36,0 | 83,0 | 14,0 | 4 | 38 | 20 |
|
|
| 16 | 16,0 | 15,4 | 36,0 | 41,0 | 92,0 | 16,0 | 4 | 38 | 20 |
|
|
| 18 | 18,0 | 17,0 | 38,0 | 42,0 | 92,0 | 18,0 | 4 | 38 | 20 |
|
|
| 20 | 20,0 | 19,4 | 41,0 | 51,0 | 104,0 | 20,0 | 4 | 38 | 20 |
|
