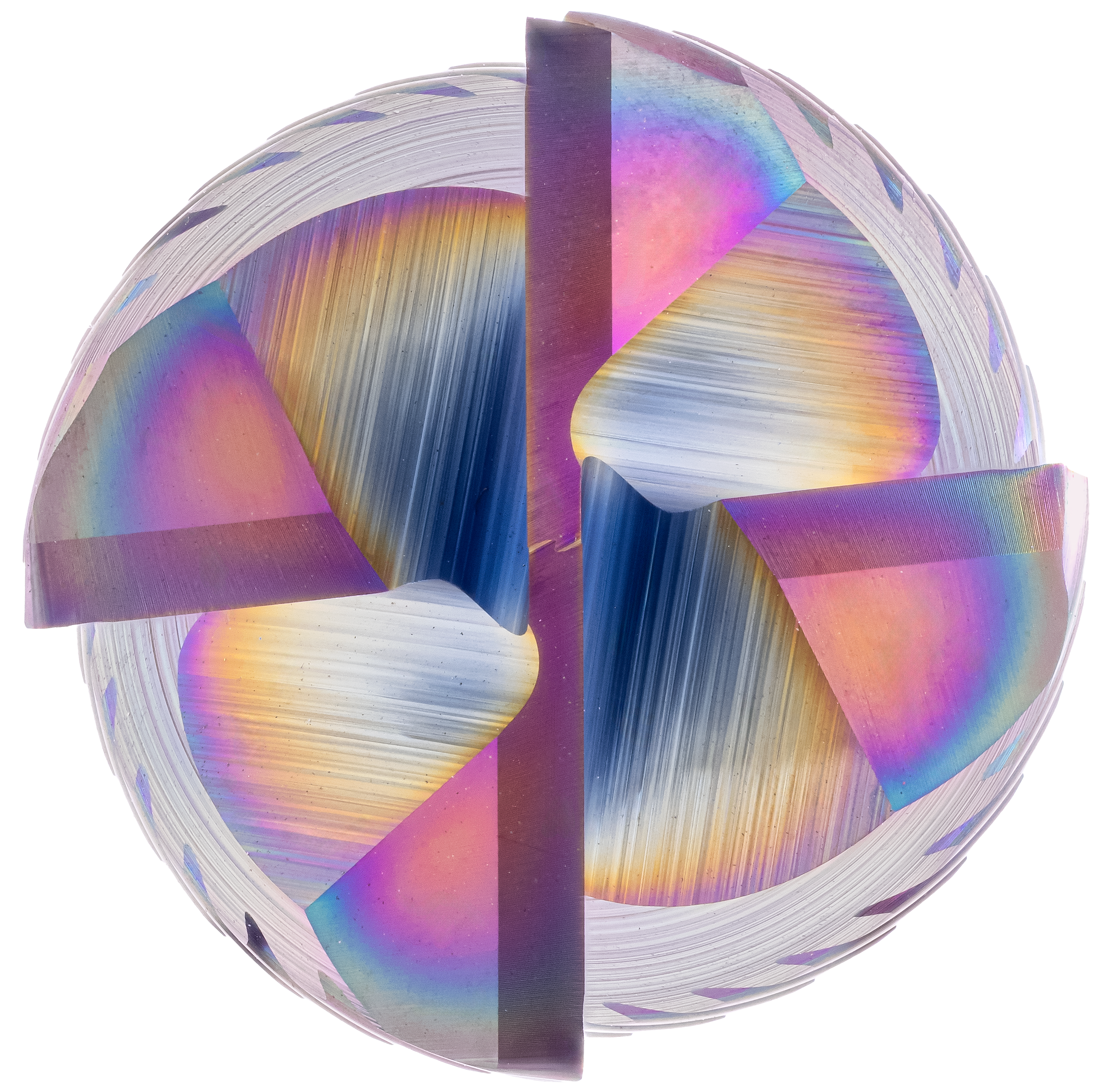

EXN1-M02-0223 | EXN1 Slotmaker Z4 2xD overlong ASR
| Kühlung |
|
|---|---|
| Toleranz | e8 |
| Beschichtung | AlphaSlide Rainbow |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Spezielle Schruppverzahnung kombiniert mit 4 Schneiden für höchste Leistung in der Volumenzerspanung
- Angepasste Drallsteigung für ruhigen Lauf und weichen Schnitt
- Zum Schruppen, bis zu 2xD ins Volle
- Zum prozesssicheren helikalen Eintauchen
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|
EXN1-M02-0223
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6,0 | 5,5 | 13,0 | 42,0 | 80,0 | 6,0 | 4 | 0,20 | 45 | 20 |
|
|
| 8 | 8,0 | 7,5 | 19,0 | 52,0 | 100,0 | 8,0 | 4 | 0,25 | 45 | 20 |
|
|
| 10 | 10,0 | 9,5 | 22,0 | 58,0 | 100,0 | 10,0 | 4 | 0,25 | 45 | 20 |
|
|
| 12 | 12,0 | 11,0 | 26,0 | 72,0 | 120,0 | 12,0 | 4 | 0,30 | 45 | 20 |
|
|
| 16 | 16,0 | 15,0 | 34,0 | 94,0 | 150,0 | 16,0 | 4 | 0,40 | 45 | 20 |
|
|
| 20 | 20,0 | 19,0 | 42,0 | 98,0 | 150,0 | 20,0 | 4 | 0,50 | 45 | 20 |
|
