Expert

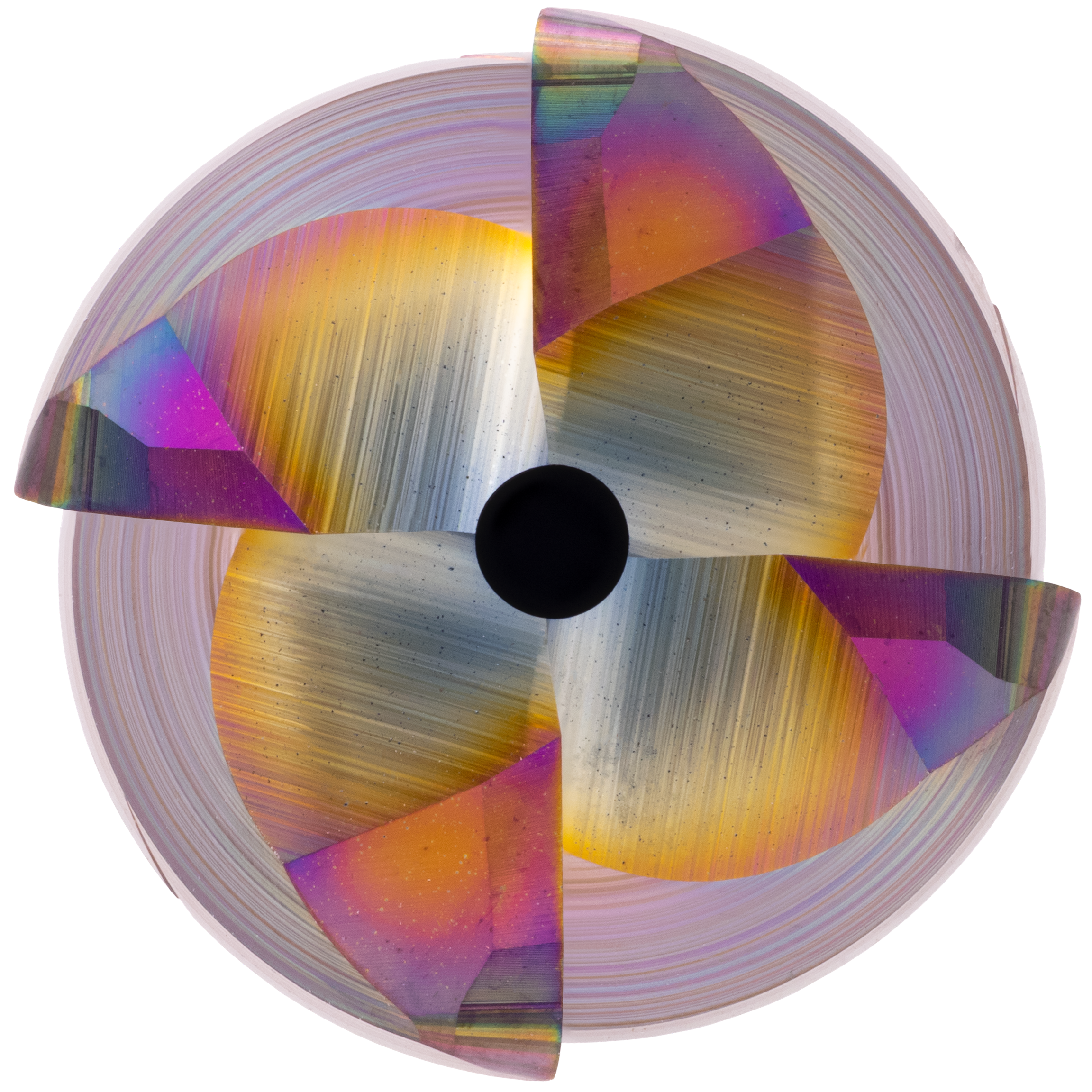

EXN1-M03-0133 | EXN1 Chipmaker Z4 3,5xD IC ASR

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz h6
Beschichtung AlphaSlide Rainbow
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting
Anwendung Besäumen X, Y Helikal
Eigenschaften Ohne Weldon Ungleiche Zahnteilung Kühlkanalsystem Spanbrecher Dynamische Drallsteigung Nicht zentrumschneidend 3,5xD Eckenradius
  • Spezielle Luftfahrtausführung optimiert auf vibrationsfreies Fräsen und ideale Spanabfuhr bei dünnwandigen Werkstücken und komplexe Innenbearbeitungen
  • Radiustoleranz r ≤ 1,5 mm: ± 0,003 mm
  • Radiustoleranz r > 1,5 mm: ± 0,005 mm
  • Angepasste Spanbrecher für definierte Spanlänge und höchste Standzeiten
  • Variable Drallsteigung kombiniert mit spezieller Ungleichteilung für weichen Schnitt und ruhigen Lauf
Eignung
Schruppen Schlichten


EXN1-M03-0133
EXN1-M03-0133
EXN1-M03-0133
EXN1-M03-0133
EXN1-M03-0133

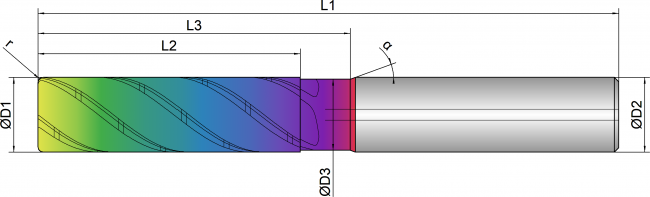

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
12/0,8 12,0 11,4 42,0 50,0 93,0 12,0 4 0,80 38 20 green

16/1 16,0 15,4 55,0 66,0 110,0 16,0 4 1,00 38 20 green
