EXN1-M08-0113 | EXN1 Rowmaker Z4 2xD long ASR
| Kühlung |
|
|---|---|
| Toleranz | h6 |
| Beschichtung | AlphaSlide Rainbow |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Vier Schneiden bis ins Zentrum für beste Maßhaltigkeit bei hohen Abtragsraten
- Definierte Mikrofase und optimierte Stirngeometrie für hervorragende Oberflächen
- Radiustoleranz r ≤ 2 mm: ± 0,003 mm
- Radiustoleranz r > 2 mm: ± 0,005 mm
- Lange Ausführung für tiefere Kavitäten
- Entwickelt für den Einsatz im Hochgeschwindigkeitsbereich
- Zum Schruppen und Schlichten
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

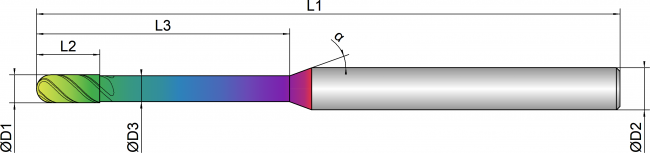

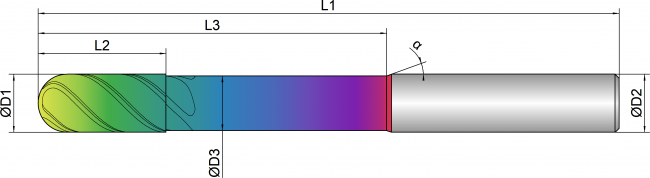

EXN1-M08-0113
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3,0 | 2,7 | 7,0 | 32,0 | 83,0 | 6,0 | 4 | 1,50 | 45 | 20 |
|
|
| 4 | 4,0 | 3,7 | 9,0 | 36,0 | 83,0 | 6,0 | 4 | 2,00 | 45 | 20 |
|
|
| 5 | 5,0 | 4,6 | 11,0 | 40,0 | 83,0 | 6,0 | 4 | 2,50 | 45 | 20 |
|
|
| 6 | 6,0 | 5,5 | 13,0 | 44,0 | 83,0 | 6,0 | 4 | 3,00 | 45 | 20 |
|
|
| 8 | 8,0 | 7,5 | 18,0 | 54,0 | 100,0 | 8,0 | 4 | 4,00 | 45 | 20 |
|
|
| 10 | 10,0 | 9,4 | 22,0 | 60,0 | 100,0 | 10,0 | 4 | 5,00 | 45 | 20 |
|
|
| 12 | 12,0 | 11,4 | 26,0 | 60,0 | 100,0 | 12,0 | 4 | 6,00 | 45 | 20 |
|
|
| 16 | 16,0 | 15,0 | 34,0 | 92,0 | 150,0 | 16,0 | 4 | 8,00 | 45 | 20 |
|
