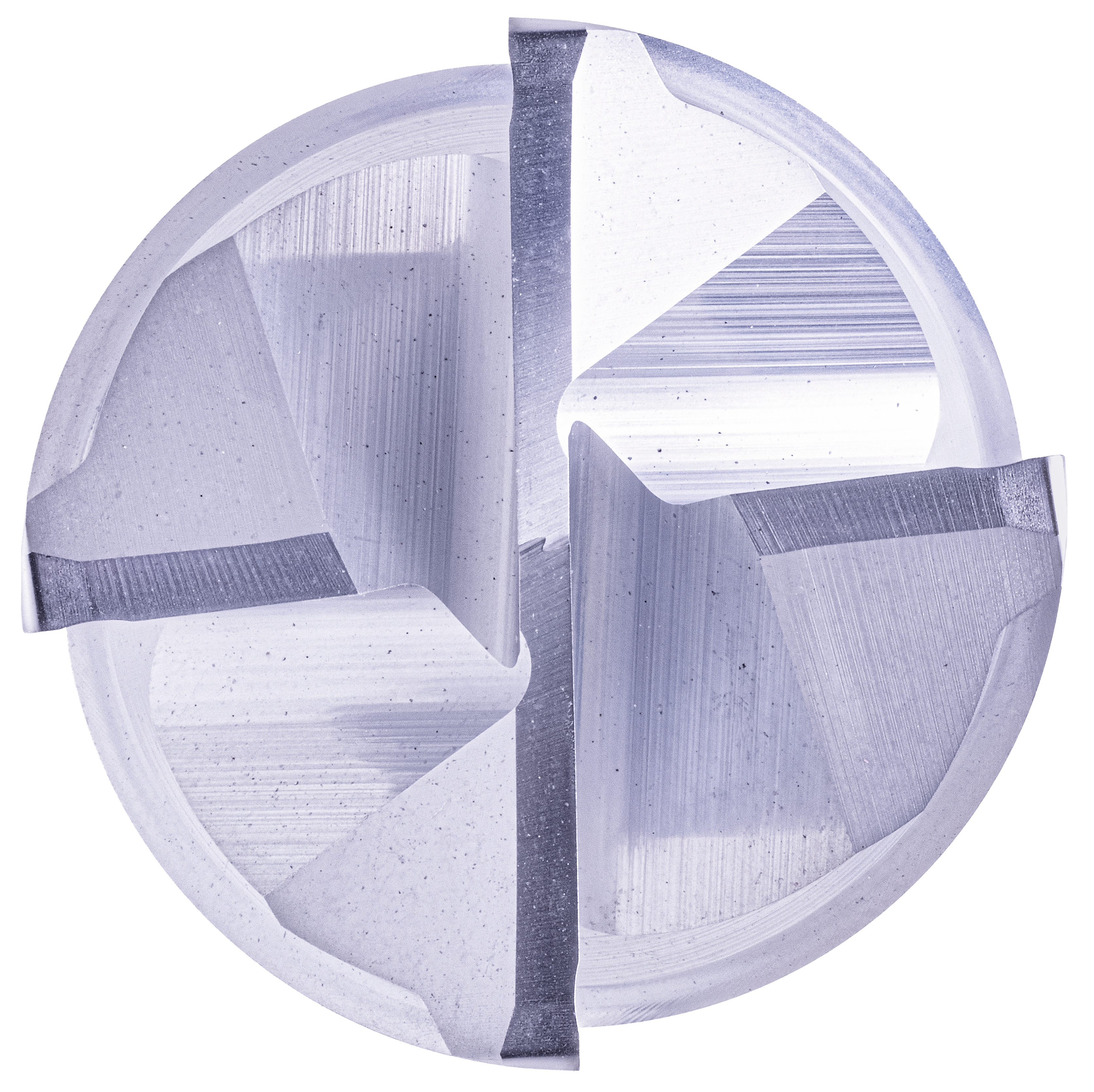

EXPK1-M01-0324 | EXPK1 Performmaker Z4 3xD AFPX
| Kühlung |
|
|---|---|
| Toleranz | e8 |
| Beschichtung | AlphaFerro Platin X |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Ungleichteilung gepaart mit variabler Spiralsteigung für hohe Laufruhe
- Verstärkte Schneidkante mit Eckenschutzradius
- Vergrößerte Spankammern für ein hohes Spanvolumen
- Ausgelegt auf maximale Zerspanungsvolumen mit hohen seitlichen Zustellungen und in der Vollnut bis 1xD
- Für prozesssicheres helikales Eintauchen
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|
EXPK1-M01-0324
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3,0 | 2,8 | 11,0 | 15,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 4 | 4,0 | 3,7 | 14,0 | 20,0 | 65,0 | 6,0 | 4 | 0,10 | 40 | 20 |
|
|
| 5 | 5,0 | 4,7 | 16,0 | 26,0 | 65,0 | 6,0 | 4 | 0,15 | 40 | 20 |
|
|
| 6 | 6,0 | 5,5 | 19,0 | 26,0 | 65,0 | 6,0 | 4 | 0,15 | 40 | 20 |
|
|
| 8 | 8,0 | 7,5 | 26,0 | 32,0 | 70,0 | 8,0 | 4 | 0,20 | 40 | 20 |
|
|
| 10 | 10,0 | 9,5 | 32,0 | 38,0 | 80,0 | 10,0 | 4 | 0,20 | 40 | 20 |
|
|
| 12 | 12,0 | 11,0 | 38,0 | 46,0 | 93,0 | 12,0 | 4 | 0,25 | 40 | 20 |
|
|
| 16 | 16,0 | 15,0 | 50,0 | 60,0 | 110,0 | 16,0 | 4 | 0,30 | 40 | 20 |
|
|
| 20 | 20,0 | 19,0 | 62,0 | 74,0 | 125,0 | 20,0 | 4 | 0,30 | 40 | 20 |
|
