Expert

EXPK1-M02-0224 | EXPK1 Slotmaker Z5 2xD IC AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Kühlkanalsystem Wellenschliff 2xD Dynamische Drallsteigung Nicht zentrumschneidend Eckenradius
  • Optimiertes Kordelprofil für weichen Schnitt und kleine Späne
  • Leicht konisch verstärkter Werkzeugkern für maximale Stabilität
  • Variable Drallsteigung und Ungleichteilung für ruhigen Lauf
  • Mit zentraler Innenkühlung
  • Extremer Materialabtrag bei höchster Performance
  • Auch zum trochoidalen Fräsen bestens geeignet
  • Zum Schruppen, bis zu 2xD ins Volle
  • Zum prozesssicheren helikalen Eintauchen
Eignung
Schruppen Schlichten


EXPK1-M02-0224
EXPK1-M02-0224
EXPK1-M02-0224
EXPK1-M02-0224
EXPK1-M02-0224

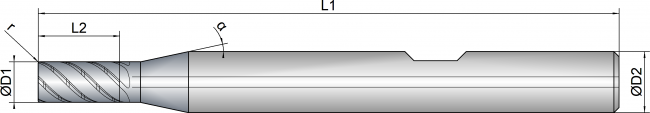

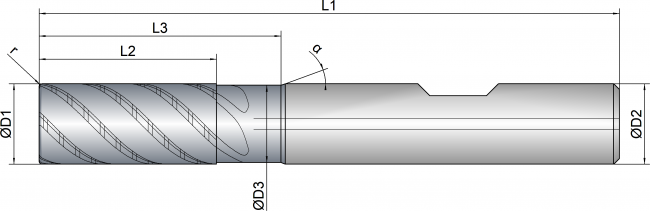

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
4 4,0 - 8,0 - 57,0 6,0 5 0,10 45 12 green

6 6,0 5,6 13,0 19,0 57,0 6,0 5 0,20 45 20 green

8 8,0 7,6 19,0 25,0 63,0 8,0 5 0,20 45 20 orange

10 10,0 9,6 22,0 30,0 72,0 10,0 5 0,32 45 20 green

12 12,0 11,4 26,0 36,0 83,0 12,0 5 0,32 45 20 green

16 16,0 15,4 32,0 42,0 92,0 16,0 5 0,32 45 20 green

20 20,0 19,4 41,0 52,0 104,0 20,0 5 0,50 45 20 green
