Expert

EXPK1-M02-0253 | EXPK1 Slotmaker Z5 3xD IC AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting High Performance Cutting
Anwendung Besäumen Vollnut X, Y Helikal
Eigenschaften Ohne Weldon Ungleiche Zahnteilung Kühlkanalsystem Wellenschliff 3xD Dynamische Drallsteigung Nicht zentrumschneidend Eckenradius
  • Optimiertes Kordelprofil für weichen Schnitt und kleine Späne
  • Leicht konisch verstärkter Werkzeugkern für maximale Stabilität
  • Variable Drallsteigung und Ungleichteilung für ruhigen Lauf
  • Mit zentraler Innenkühlung
  • Extremer Materialabtrag bei höchster Performance
  • Auch zum trochoidalen Fräsen bestens geeignet
  • Zum Schruppen, bis zu 2xD ins Volle
  • Zum prozesssicheren helikalen Eintauchen
Eignung
Schruppen Schlichten


EXPK1-M02-0253
EXPK1-M02-0253
EXPK1-M02-0253
EXPK1-M02-0253
EXPK1-M02-0253

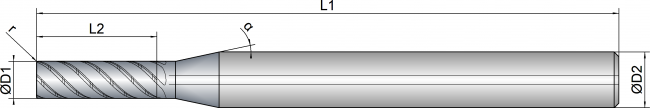

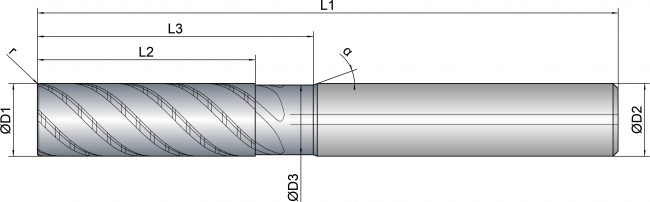

D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
4 4,0 - 13,0 - 63,0 6,0 5 0,10 45 12 green

6 6,0 5,6 18,0 24,0 63,0 6,0 5 0,20 45 20 green

8 8,0 7,6 24,0 30,0 70,0 8,0 5 0,20 45 20 green

10 10,0 9,6 30,0 38,0 80,0 10,0 5 0,32 45 20 green

12 12,0 11,4 36,0 46,0 93,0 12,0 5 0,32 45 20 green

16 16,0 15,4 48,0 58,0 110,0 16,0 5 0,32 45 20 green

20 20,0 19,4 60,0 74,0 125,0 20,0 5 0,50 45 20 orange
