EXPK1-M03-0113 | EXPK1 Chipmaker Z5 3xD AFPX
| Kühlung |
|
|---|---|
| Toleranz | e8 |
| Beschichtung | AlphaFerro Platin X |
| Downloads | Katalogseite & Schnittdaten |
| Strategie |
|
|---|---|
| Anwendung |
|
| Eigenschaften |
|
- Variable Drallsteigung mit Ungleichteilung für ruhigen Lauf und weichen Schnitt
- Angepasste Spankammern für trochoidales Fräsen
- Optimiertes Design der Spanbrecher für höchste Lebensdauer
- Ideale Spanabfuhr, auch bei hoher seitlicher Zustellung
- Zum Schruppen und Schlichten unter ETC Bedingungen
- Zum prozesssicheren helikalen Eintauchen
| Eignung | |
|---|---|
| Schruppen | Schlichten |
|
|
|
|

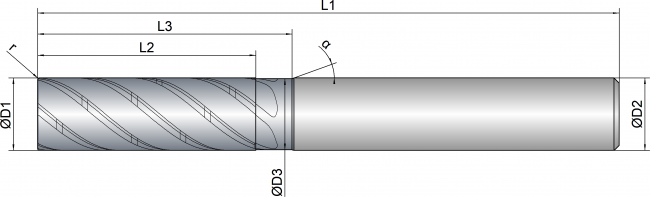

EXPK1-M03-0113
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6,0 | 5,8 | 18,0 | 25,0 | 63,0 | 6,0 | 5 | 0,15 | 40 | 20 |
|
|
| 8 | 8,0 | 7,8 | 24,0 | 30,0 | 70,0 | 8,0 | 5 | 0,20 | 40 | 20 |
|
|
| 10 | 10,0 | 9,8 | 30,0 | 35,0 | 80,0 | 10,0 | 5 | 0,20 | 40 | 20 |
|
|
| 12 | 12,0 | 11,8 | 36,0 | 45,0 | 93,0 | 12,0 | 5 | 0,20 | 40 | 20 |
|
|
| 16 | 16,0 | 15,8 | 48,0 | 55,0 | 110,0 | 16,0 | 5 | 0,30 | 40 | 20 |
|
|
| 20 | 20,0 | 19,8 | 60,0 | 70,0 | 125,0 | 20,0 | 5 | 0,30 | 40 | 20 |
|
|
| 25 | 25,0 | 24,0 | 78,0 | 92,0 | 150,0 | 25,0 | 5 | 0,30 | 40 | 20 |
|
