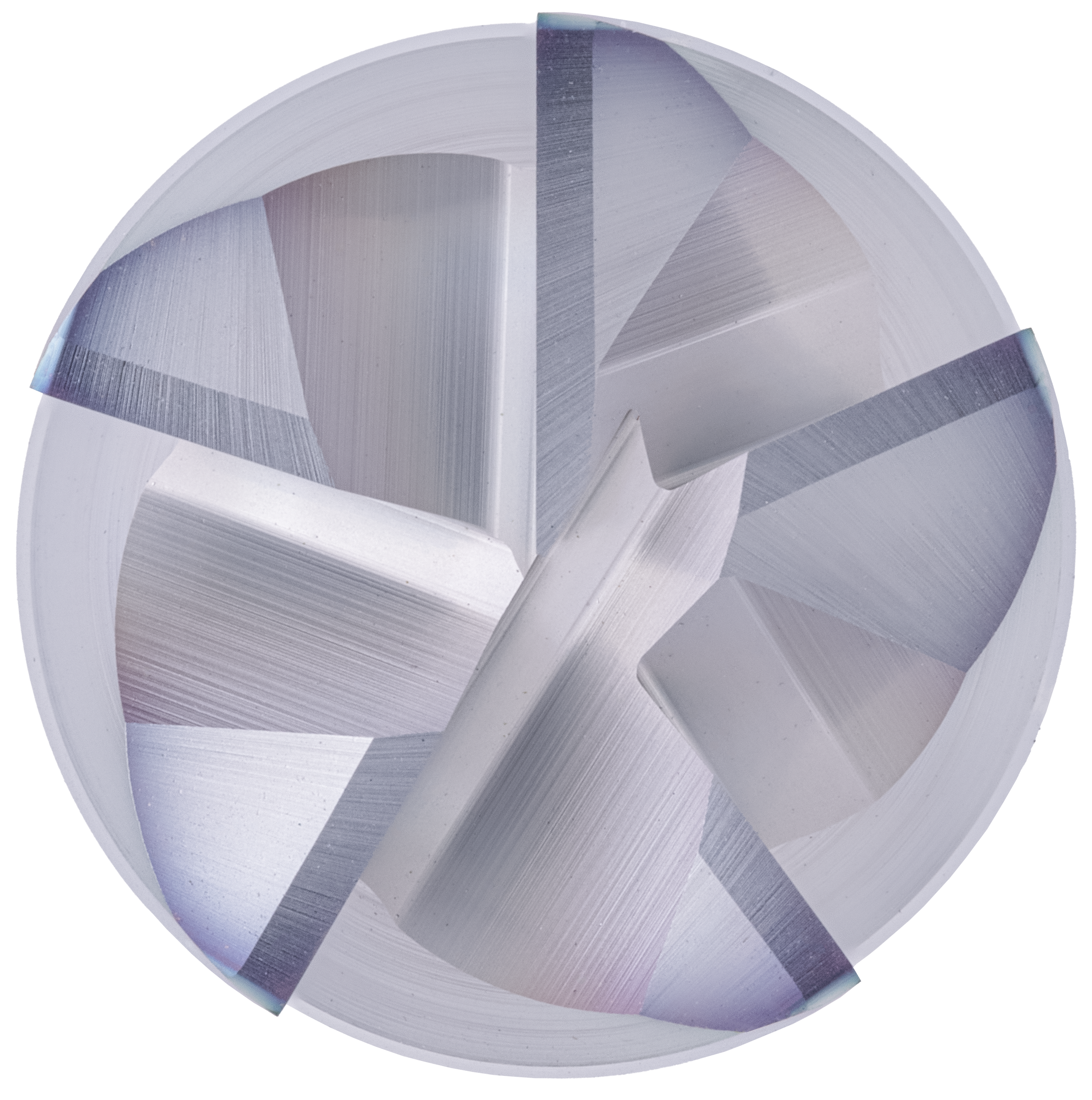

EXPK1-M03-0114 | EXPK1 Chipmaker Z5 3xD AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting
Anwendung Besäumen X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Spanbrecher 3xD Dynamische Drallsteigung Zentrumschneidend Eckenradius
  • Variable Drallsteigung mit Ungleichteilung für ruhigen Lauf und weichen Schnitt
  • Angepasste Spankammern für trochoidales Fräsen
  • Optimiertes Design der Spanbrecher für höchste Lebensdauer
  • Ideale Spanabfuhr, auch bei hoher seitlicher Zustellung
  • Zum Schruppen und Schlichten unter ETC Bedingungen
  • Zum prozesssicheren helikalen Eintauchen
Eignung
Schruppen Schlichten


EXPK1-M03-0114
EXPK1-M03-0114
EXPK1-M03-0114
EXPK1-M03-0114
EXPK1-M03-0114
D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
α
winkel_alpha
6 6,0 5,8 18,0 25,0 63,0 6,0 5 0,15 40 20 red

8 8,0 7,8 24,0 30,0 70,0 8,0 5 0,20 40 20 green

10 10,0 9,8 30,0 35,0 80,0 10,0 5 0,20 40 20 green

12 12,0 11,8 36,0 45,0 93,0 12,0 5 0,20 40 20 red

16 16,0 15,8 48,0 55,0 110,0 16,0 5 0,30 40 20 red

20 20,0 19,8 60,0 70,0 125,0 20,0 5 0,30 40 20 green

25 25,0 24,0 78,0 92,0 150,0 25,0 5 0,30 40 20 red
