Expert

EXPK1-M03-0124 | EXPK1 Chipmaker Z5 4xD AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting
Anwendung Besäumen X, Y Helikal
Eigenschaften Mit Weldon Ungleiche Zahnteilung Spanbrecher 4xD Dynamische Drallsteigung Zentrumschneidend Eckenradius
  • Variable Drallsteigung mit Ungleichteilung für ruhigen Lauf und weichen Schnitt
  • Angepasste Spankammern für trochoidales Fräsen
  • Optimiertes Design der Spanbrecher für höchste Lebensdauer
  • Ideale Spanabfuhr, auch bei hoher seitlicher Zustellung
  • Zum Schruppen und Schlichten unter ETC Bedingungen
  • Zum prozesssicheren helikalen Eintauchen
Eignung
Schruppen Schlichten


EXPK1-M03-0124
EXPK1-M03-0124
EXPK1-M03-0124
EXPK1-M03-0124
EXPK1-M03-0124

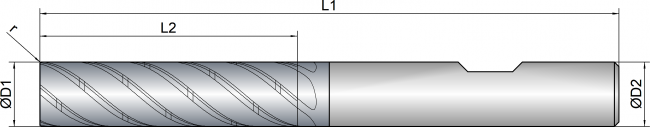

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
6 6,0 24,0 68,0 6,0 5 0,15 40 green

6/0,5 6,0 24,0 68,0 6,0 5 0,50 40 orange

6/1 6,0 24,0 68,0 6,0 5 1,00 40 orange

6/2 6,0 24,0 68,0 6,0 5 2,00 40 orange

8 8,0 32,0 75,0 8,0 5 0,20 40 orange

8/0,5 8,0 32,0 75,0 8,0 5 0,50 40 orange

8/1 8,0 32,0 75,0 8,0 5 1,00 40 orange

8/2 8,0 32,0 75,0 8,0 5 2,00 40 orange

10 10,0 40,0 90,0 10,0 5 0,20 40 green

10/0,5 10,0 40,0 90,0 10,0 5 0,50 40 orange

10/1 10,0 40,0 90,0 10,0 5 1,00 40 orange

10/2 10,0 40,0 90,0 10,0 5 2,00 40 orange

12 12,0 48,0 100,0 12,0 5 0,20 40 green

12/0,5 12,0 48,0 100,0 12,0 5 0,50 40 orange

12/1 12,0 48,0 100,0 12,0 5 1,00 40 orange

12/2 12,0 48,0 100,0 12,0 5 2,00 40 orange

16 16,0 64,0 125,0 16,0 5 0,30 40 green

16/0,5 16,0 64,0 125,0 16,0 5 0,50 40 orange

16/1 16,0 64,0 125,0 16,0 5 1,00 40 orange

16/2 16,0 64,0 125,0 16,0 5 2,00 40 orange

20 20,0 80,0 150,0 20,0 5 0,30 40 orange

20/0,5 20,0 80,0 150,0 20,0 5 0,50 40 orange

20/1 20,0 80,0 150,0 20,0 5 1,00 40 orange

20/2 20,0 80,0 150,0 20,0 5 2,00 40 orange
