Expert

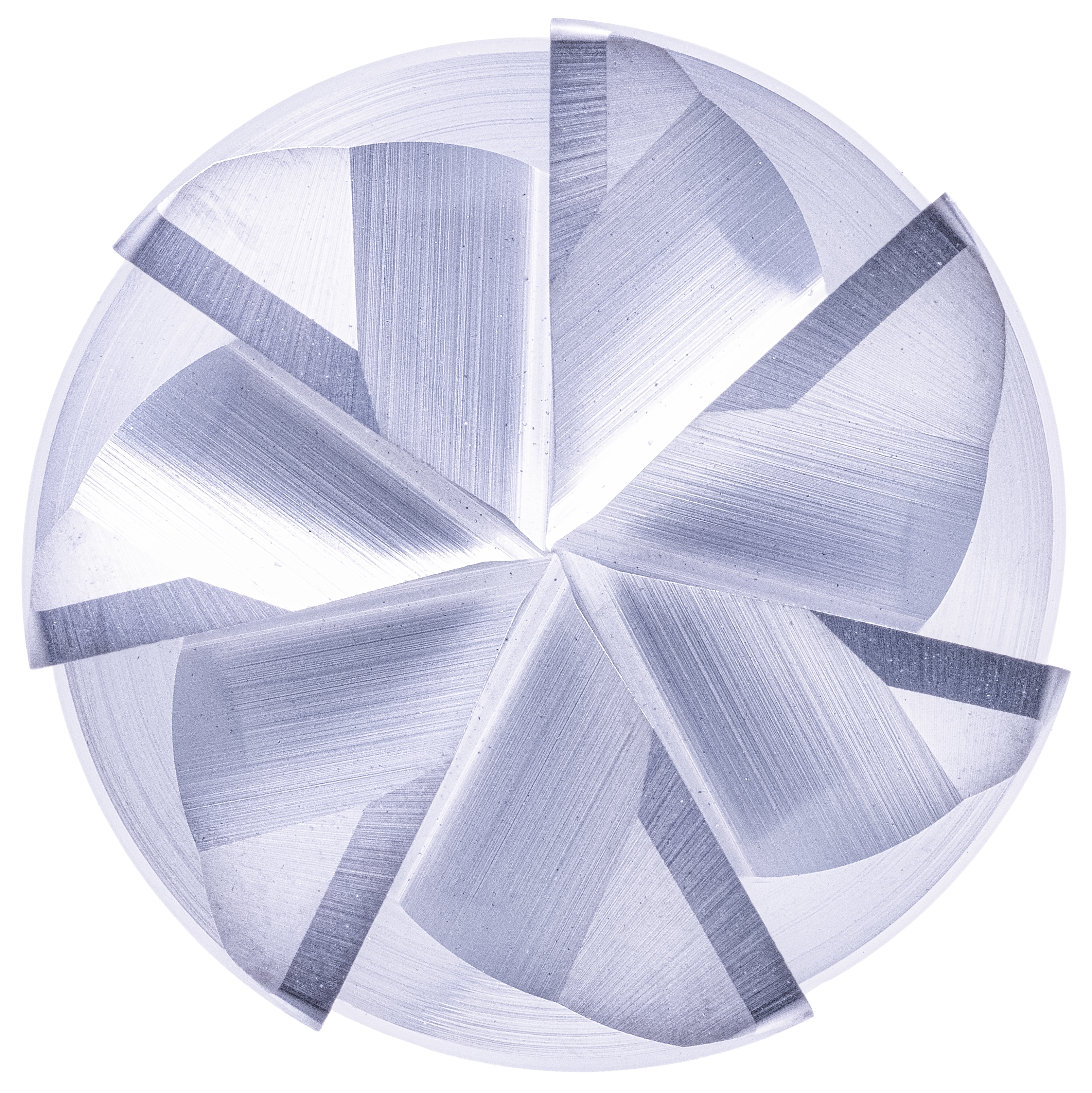

EXPK1-M03-0224 | EXPK1 Chipmaker Z7 4xD AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie Extended Trochoidal Cutting
Anwendung Besäumen X
Eigenschaften Mit Weldon Ungleiche Zahnteilung Spanbrecher 4xD Dynamische Drallsteigung Nicht zentrumschneidend Eckenradius
  • Variable Drallsteigung mit Ungleichteilung für ruhigen Lauf und weichen Schnitt
  • Angepasste Spankammern für trochoidales Fräsen
  • Optimiertes Design der Spanbrecher für höchste Lebensdauer
  • 7 Schneiden für beste Performance bei einzigartiger Lebensdauer
  • Ideale Spanabfuhr bei höchsten Vorschüben
  • Zum Schruppen und Schlichten unter ETC Bedingungen
Eignung
Schruppen Schlichten


EXPK1-M03-0224
EXPK1-M03-0224
EXPK1-M03-0224
EXPK1-M03-0224
EXPK1-M03-0224
D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
6 6,0 24,0 68,0 6,0 7 0,15 40 green

6/0,5 6,0 24,0 68,0 6,0 7 0,50 40 orange

6/1 6,0 24,0 68,0 6,0 7 1,00 40 orange

6/2 6,0 24,0 68,0 6,0 7 2,00 40 orange

8 8,0 32,0 75,0 8,0 7 0,20 40 green

8/0,5 8,0 32,0 75,0 8,0 7 0,50 40 orange

8/1 8,0 32,0 75,0 8,0 7 1,00 40 orange

8/2 8,0 32,0 75,0 8,0 7 2,00 40 orange

10 10,0 40,0 90,0 10,0 7 0,20 40 green

10/0,5 10,0 40,0 90,0 10,0 7 0,50 40 orange

10/1 10,0 40,0 90,0 10,0 7 1,00 40 orange

10/2 10,0 40,0 90,0 10,0 7 2,00 40 orange

12 12,0 48,0 100,0 12,0 7 0,20 40 orange

12/0,5 12,0 48,0 100,0 12,0 7 0,50 40 orange

12/1 12,0 48,0 100,0 12,0 7 1,00 40 orange

12/2 12,0 48,0 100,0 12,0 7 2,00 40 orange

16 16,0 64,0 125,0 16,0 7 0,30 40 green

16/0,5 16,0 64,0 125,0 16,0 7 0,50 40 orange

16/1 16,0 64,0 125,0 16,0 7 1,00 40 orange

16/2 16,0 64,0 125,0 16,0 7 2,00 40 orange

20 20,0 80,0 150,0 20,0 7 0,30 40 orange

20/0,5 20,0 80,0 150,0 20,0 7 0,50 40 orange

20/1 20,0 80,0 150,0 20,0 7 1,00 40 orange

20/2 20,0 80,0 150,0 20,0 7 2,00 40 orange
