EXPK1-M04-0043 | EXPK1 Mirrormaker Z7 4xD AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz e8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie High Performance Cutting
Anwendung Besäumen X
Eigenschaften Ohne Weldon Ungleiche Zahnteilung 4xD Dynamische Drallsteigung Nicht zentrumschneidend Scharfkantig

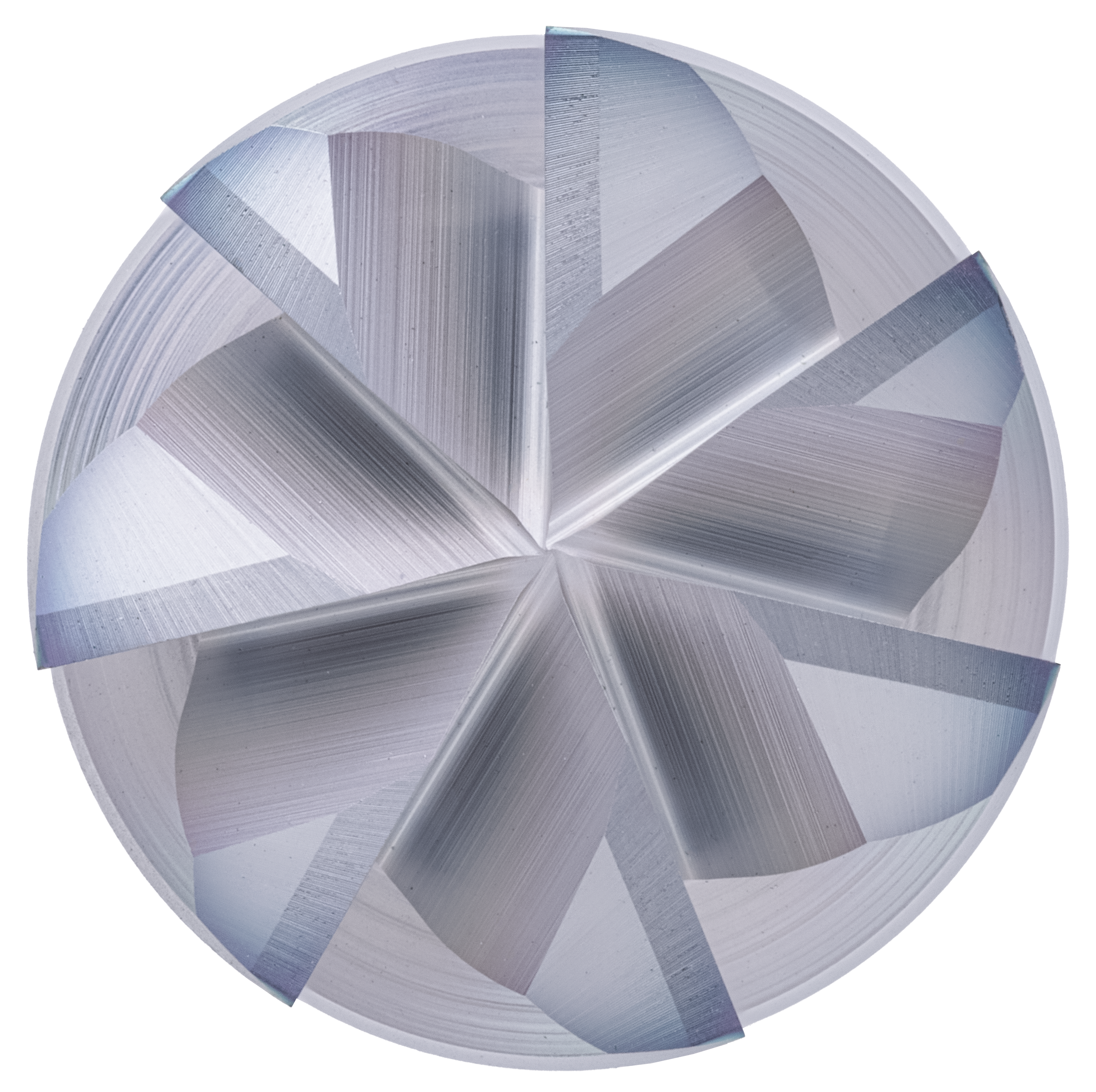

  • 7 feinstgeschlichtete und homogenisierte Schneiden
  • Spezielles Nutprofil für den Abtransport langer Späne
  • Variable Drallsteigung und Ungleichteilung für höchste Laufruhe
  • 7 Schneiden für höchste Vorschübe
  • Für hervorragende Oberflächen und höchste Formgenauigkeit
Eignung
Schruppen Schlichten


EXPK1-M04-0043
EXPK1-M04-0043
EXPK1-M04-0043
EXPK1-M04-0043
EXPK1-M04-0043
D1
schneiden_durchmesser
D3
freistich_durchmesser
L2
schneiden_laenge
L3
freistich_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
spiralwinkel
α
winkel_alpha
6 6,0 5,8 24,0 32,0 63,0 6,0 7 39 20 red

8 8,0 7,8 32,0 40,0 80,0 8,0 7 39 20 green

10 10,0 9,5 40,0 48,0 90,0 10,0 7 39 20 green

12 12,0 11,5 48,0 56,0 100,0 12,0 7 39 20 green

16 16,0 15,5 64,0 72,0 125,0 16,0 7 39 20 orange

20 20,0 19,5 80,0 88,0 150,0 20,0 7 39 20 orange
