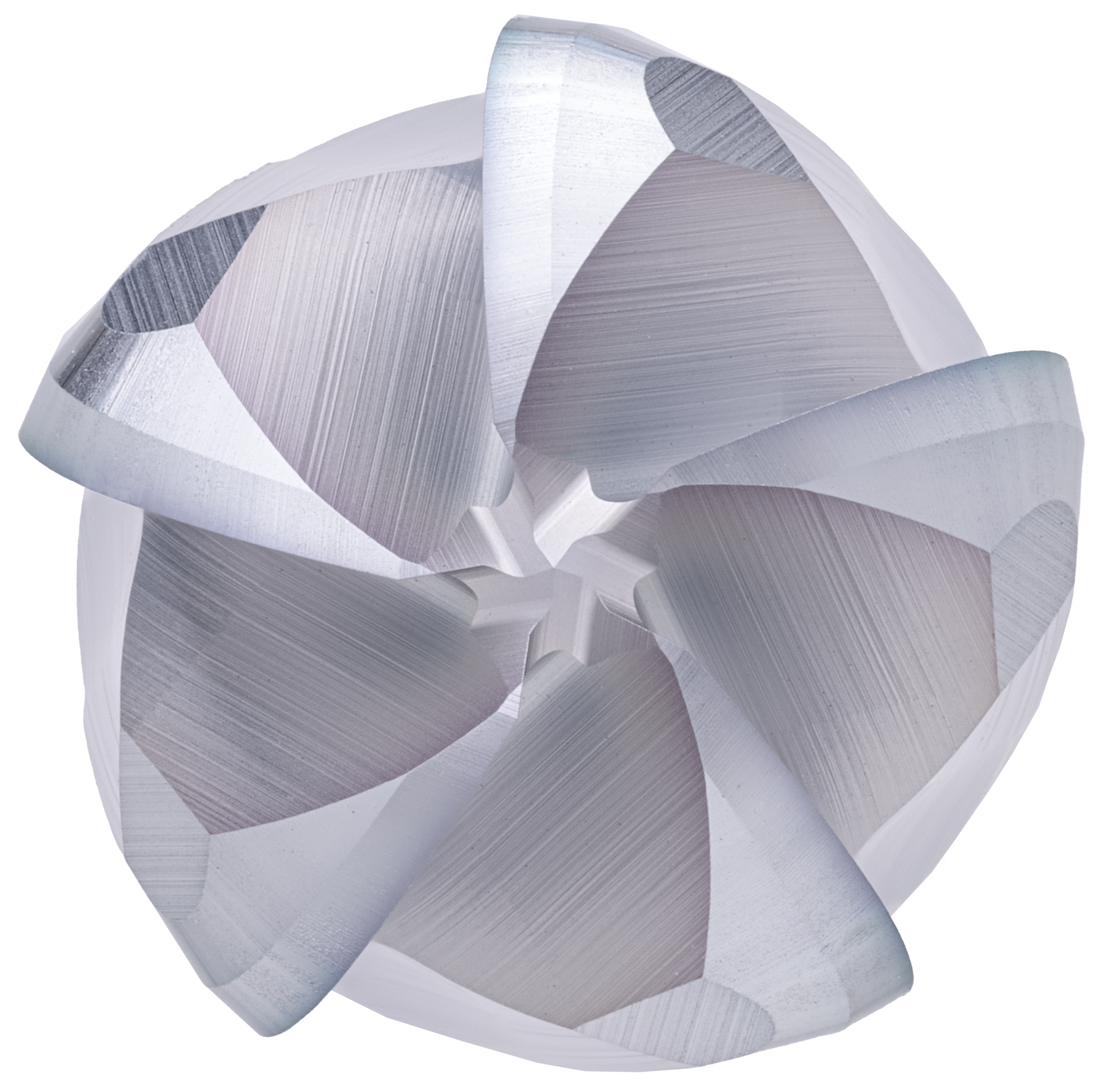

EXPK1-M07-0023 | EXPK1 Blademaker Z2-5 0,5xD short AFPX
Cooling |
![]() ![]() ![]() ![]() |
---|---|
Tolerance | h9 |
Coating | AlphaFerro Platin X |
Downloads | Catalog page & Cutting data |
Strategy |
|
---|---|
Applications |
|
Features |
|
- Vertical absorption of the cutting force through special division of the cutting edges
- Geometry with tangential transitions for HSC milling
- Soft cut through targeted positive rake angles
- Check programming radius and ap max. according to the variant table
- For roughing and finishing under HSC conditions
Suitability for | |
---|---|
Roughing | Finishing |
|
|

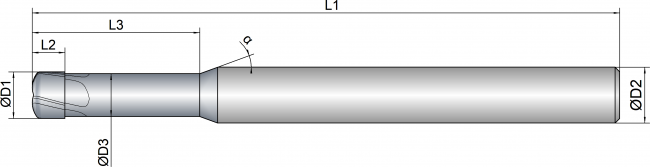

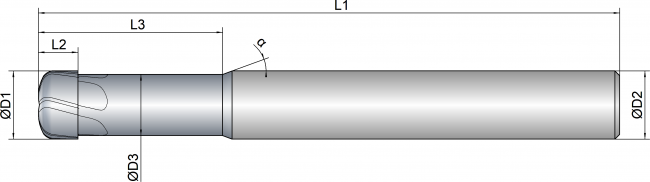

EXPK1-M07-0023
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
|
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 2.0 | 1.7 | 1.5 | 13.0 | 54.0 | 6.0 | 2 | 0.3 | 0.15 | 15 | 20 |
![]() |
|
3 | 3.0 | 2.7 | 1.5 | 15.0 | 54.0 | 6.0 | 2 | 0.3 | 0.20 | 15 | 20 |
![]() |
|
4 | 4.0 | 3.6 | 2.5 | 16.0 | 57.0 | 6.0 | 2 | 0.5 | 0.25 | 15 | 20 |
![]() |
|
5 | 5.0 | 4.6 | 3.5 | 18.0 | 63.0 | 6.0 | 4 | 0.5 | 0.35 | 15 | 20 |
![]() |
|
6 | 6.0 | 5.2 | 3.5 | 20.0 | 63.0 | 6.0 | 4 | 1.0 | 0.40 | 15 | 20 |
![]() |
|
8 | 8.0 | 7.0 | 4.8 | 24.0 | 70.0 | 8.0 | 5 | 1.5 | 0.50 | 15 | 20 |
![]() |
|
10 | 10.0 | 9.0 | 5.8 | 26.0 | 85.0 | 10.0 | 5 | 2.0 | 0.75 | 15 | 20 |
![]() |
|
12 | 12.0 | 11.0 | 6.8 | 30.0 | 93.0 | 12.0 | 5 | 2.0 | 0.80 | 15 | 20 |
![]() |
|
16 | 16.0 | 14.5 | 8.8 | 35.0 | 100.0 | 16.0 | 5 | 2.5 | 1.00 | 15 | 20 |
![]() |
