EXPK1-M08-0023 | EXPK1 Rowmaker Z2 1xD overlong AFPX
Kühlung |
![]() |
---|---|
Toleranz | f8 |
Beschichtung | AlphaFerro Platin X |
Downloads | Katalogseite & Schnittdaten |
Strategie |
|
---|---|
Anwendung |
|
Eigenschaften |
|
- Optimierte Querschneide für geringsten Stirnverschleiß
- Innovative Form der Spankammer für effektive Spanevakuierung
- Definierte Mikrofase zur Abstützung und Stabilisierung
- Ausgelegt für den Einsatz mit KSS
- Radiustoleranz r ≤ 2 mm: ± 0,003 mm
- Radiustoleranz r > 2 mm: ± 0,005 mm
- Für den Einsatz im Hochgeschwindigkeitsbereich
- Zum Schruppen und Schlichten
- Überlange Ausführung für tiefste Kavitäten
Eignung | |
---|---|
Schruppen | Schlichten |
|
|
![EXPK1-M08-0023 EXPK1-M08-0023](https://fn.hofmann-vratny.de/resources/images/fraeser_face_none.png)
![EXPK1-M08-0023 EXPK1-M08-0023](https://fn.hofmann-vratny.de/resources/images/fraeser_none.png)
![EXPK1-M08-0023 EXPK1-M08-0023](https://fn.hofmann-vratny.de/resources/images/fraeser_tech_none.png)
![EXPK1-M08-0023 EXPK1-M08-0023](https://fn.hofmann-vratny.de/resources/images/fraeser_tech_none.png)

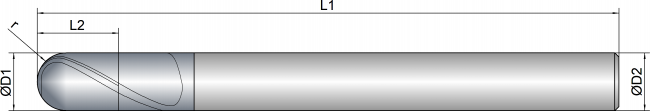

EXPK1-M08-0023
|
D1
|
L2
|
L1
|
D2
|
z
|
r
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|
1 | 1,0 | 2,0 | 100,0 | 6,0 | 2 | 0,50 | 30 | 12 |
![]() |
|
1,5 | 1,5 | 3,0 | 100,0 | 6,0 | 2 | 0,75 | 30 | 12 |
![]() |
|
2 | 2,0 | 4,0 | 100,0 | 6,0 | 2 | 1,00 | 30 | 12 |
![]() |
|
2,5 | 2,5 | 5,0 | 100,0 | 6,0 | 2 | 1,25 | 30 | 12 |
![]() |
|
3 | 3,0 | 6,0 | 100,0 | 6,0 | 2 | 1,50 | 30 | 12 |
![]() |
|
4 | 4,0 | 7,0 | 100,0 | 6,0 | 2 | 2,00 | 30 | 12 |
![]() |
|
5 | 5,0 | 8,0 | 100,0 | 6,0 | 2 | 2,50 | 30 | 12 |
![]() |
|
6 | 6,0 | 10,0 | 100,0 | 6,0 | 2 | 3,00 | 30 | - |
![]() |
|
8 | 8,0 | 12,0 | 100,0 | 8,0 | 2 | 4,00 | 30 | - |
![]() |
|
10 | 10,0 | 14,0 | 100,0 | 10,0 | 2 | 5,00 | 30 | - |
![]() |
|
12 | 12,0 | 16,0 | 120,0 | 12,0 | 2 | 6,00 | 30 | - |
![]() |
