EXPK1-M08-0103 | EXPK1 Rowmaker Z2 1xD short AFPX
Kühlung |
![]() ![]() |
---|---|
Toleranz | f8 |
Beschichtung | AlphaFerro Platin X |
Downloads | Katalogseite & Schnittdaten |
Strategie |
|
---|---|
Anwendung |
|
Eigenschaften |
|

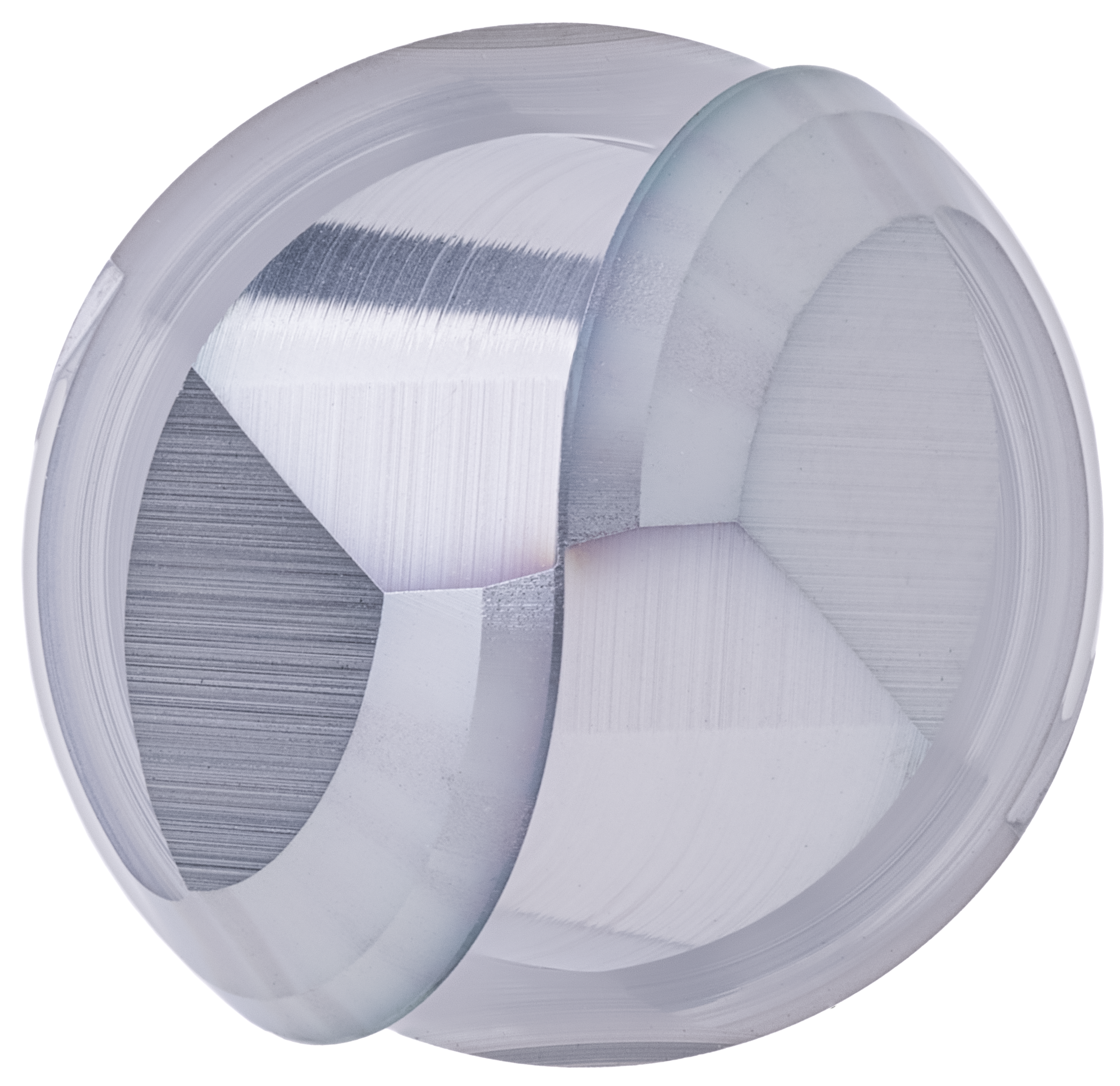

- Optimierte Querschneide für geringsten Stirnverschleiß
- Innovative Form der Spankammer für effektive Spanevakuierung
- Angepasster Keilwinkel für homogene Schnittkraftverteilung
- Ausgelegt für das Fräsen mit Luftkühlung
- Radiustoleranz r ≤ 2 mm: ± 0,003 mm
- Radiustoleranz r > 2 mm: ± 0,005 mm
- Für den Einsatz im Hochgeschwindigkeitsbereich
- Zum Schruppen und Schlichten
Eignung | |
---|---|
Schruppen | Schlichten |
|
|

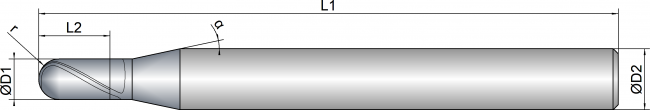

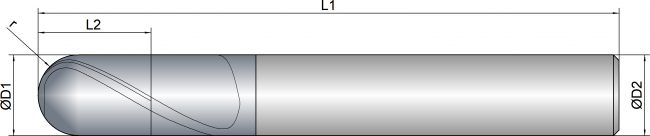

EXPK1-M08-0103
|
D1
|
L2
|
L1
|
D2
|
z
|
r
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|
0,5 | 0,5 | 1,5 | 57,0 | 6,0 | 2 | 0,25 | 30 | 12 |
![]() |
|
1 | 1,0 | 2,0 | 57,0 | 6,0 | 2 | 0,50 | 30 | 12 |
![]() |
|
1,5 | 1,5 | 3,0 | 57,0 | 6,0 | 2 | 0,75 | 30 | 12 |
![]() |
|
2 | 2,0 | 4,0 | 57,0 | 6,0 | 2 | 1,00 | 30 | 12 |
![]() |
|
2,5 | 2,5 | 5,0 | 57,0 | 6,0 | 2 | 1,25 | 30 | 12 |
![]() |
|
3 | 3,0 | 6,0 | 57,0 | 6,0 | 2 | 1,50 | 30 | 12 |
![]() |
|
4 | 4,0 | 7,0 | 57,0 | 6,0 | 2 | 2,00 | 30 | 12 |
![]() |
|
5 | 5,0 | 8,0 | 57,0 | 6,0 | 2 | 2,50 | 30 | 12 |
![]() |
|
6 | 6,0 | 10,0 | 57,0 | 6,0 | 2 | 3,00 | 30 | - |
![]() |
|
8 | 8,0 | 12,0 | 63,0 | 8,0 | 2 | 4,00 | 30 | - |
![]() |
|
10 | 10,0 | 14,0 | 72,0 | 10,0 | 2 | 5,00 | 30 | - |
![]() |
|
12 | 12,0 | 16,0 | 83,0 | 12,0 | 2 | 6,00 | 30 | - |
![]() |
