EXPK1-M08-0223 | EXPK1 Rowmaker Z4 1xD long AFPX

Kühlung Luftgekühlt Trocken Wasser Min Wasser Max
Toleranz f8
Beschichtung AlphaFerro Platin X
Downloads Katalogseite & Schnittdaten
Strategie High Speed Cutting
Anwendung Gravieren Abzeilen X, Y, Z
Eigenschaften Ohne Weldon Zentrumschneidend 1xD Eckenradius
  • Höchste Oberflächengüte durch 4 Schneiden bis ins Zentrum
  • Definierte Freifläche zur Abstützung und Vibrationsreduzierung
  • Spezielle Stirngeometrie für optimale Spanabfuhr
  • 4 Schneiden für höchste Vorschubgeschwindigkeiten
  • Radiustoleranz r ≤ 2 mm: ± 0,003 mm
  • Radiustoleranz r > 2 mm: ± 0,005 mm
  • Für den Einsatz im Hochgeschwindigkeitsbereich
  • Zum Schruppen und Schlichten
  • Lange Ausführung für tiefere Kavitäten
Eignung
Schruppen Schlichten


EXPK1-M08-0223
EXPK1-M08-0223
EXPK1-M08-0223
EXPK1-M08-0223
EXPK1-M08-0223

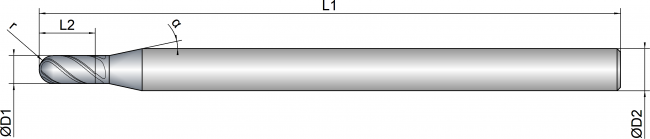

D1
schneiden_durchmesser
L2
schneiden_laenge
L1
gesamt_laenge
D2
schaft_durchmesser
z
schneiden_anzahl
r
radius
spiralwinkel
β
winkel_beta
3 3,0 5,0 83,0 6,0 4 1,50 40 12 green

4 4,0 8,0 83,0 6,0 4 2,00 40 12 green

5 5,0 9,0 83,0 6,0 4 2,50 40 12 green

6 6,0 10,0 83,0 6,0 4 3,00 40 - orange

8 8,0 12,0 100,0 8,0 4 4,00 40 - green

10 10,0 14,0 100,0 10,0 4 5,00 40 - green

12 12,0 16,0 100,0 12,0 4 6,00 40 - green

16 16,0 22,0 125,0 16,0 4 8,00 40 - green
