K201122 | Performmaker Micro Z2 ADN
Kühlung | |
---|---|
Toleranz | d04 |
Beschichtung | AlphaDura Navy |
Downloads | Katalogseite |
Strategie | |
---|---|
Anwendung | |
Eigenschaften |
- Zum Fräsen von gehärteten Stählen entwickeltes Ultrafeinstkornsubstrat
- Optimierte Stirn für lange Standzeit und höchste Formgenauigkeit
- Verstärkter Kern zum Fräsen bis 70 HRC
- Toleranz D1: -0,001/-0,006 mm
- Toleranz D3: 0/-0,02 mm
Eignung | |
---|---|
Schruppen | Schlichten |
|
|

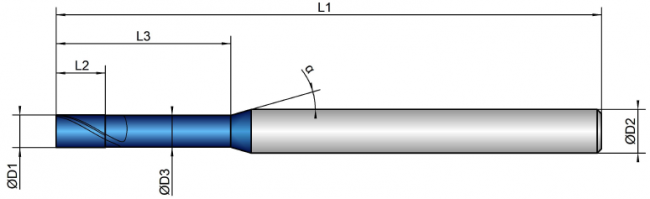

K201122
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|---|
0,2X0,5 | 0,2 | 0,18 | 0,3 | 0,5 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,2X1 | 0,2 | 0,18 | 0,3 | 1,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,2X1,5 | 0,2 | 0,18 | 0,3 | 1,5 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,3X1 | 0,3 | 0,28 | 0,4 | 1,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,3X2 | 0,3 | 0,28 | 0,4 | 2,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,3X3 | 0,3 | 0,28 | 0,4 | 3,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,3X6 | 0,3 | 0,28 | 0,4 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,3X9 | 0,3 | 0,28 | 0,4 | 9,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X2 | 0,4 | 0,38 | 0,6 | 2,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X3 | 0,4 | 0,38 | 0,6 | 3,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X4 | 0,4 | 0,38 | 0,6 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X5 | 0,4 | 0,38 | 0,6 | 5,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X8 | 0,4 | 0,38 | 0,6 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,4X12 | 0,4 | 0,38 | 0,6 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,5X2 | 0,5 | 0,48 | 0,7 | 2,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,5X4 | 0,5 | 0,48 | 0,7 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,5X6 | 0,5 | 0,48 | 0,7 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,5X8 | 0,5 | 0,48 | 0,7 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,5X10 | 0,5 | 0,48 | 0,7 | 10,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,5X15 | 0,5 | 0,48 | 0,7 | 15,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,6X2 | 0,6 | 0,58 | 0,9 | 2,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,6X4 | 0,6 | 0,58 | 0,9 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,6X6 | 0,6 | 0,58 | 0,9 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,6X8 | 0,6 | 0,58 | 0,9 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,6X10 | 0,6 | 0,58 | 0,9 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,6X12 | 0,6 | 0,58 | 0,9 | 12,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,6X18 | 0,6 | 0,58 | 0,9 | 18,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,7X2 | 0,7 | 0,68 | 1,0 | 2,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,7X4 | 0,7 | 0,68 | 1,0 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,7X6 | 0,7 | 0,68 | 1,0 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,7X8 | 0,7 | 0,68 | 1,0 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,7X10 | 0,7 | 0,68 | 1,0 | 10,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,8X4 | 0,8 | 0,78 | 1,2 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,8X6 | 0,8 | 0,78 | 1,2 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,8X8 | 0,8 | 0,78 | 1,2 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,8X10 | 0,8 | 0,78 | 1,2 | 10,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,8X12 | 0,8 | 0,78 | 1,2 | 12,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,8X16 | 0,8 | 0,78 | 1,2 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
0,8X24 | 0,8 | 0,78 | 1,2 | 24,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
0,9X4 | 0,9 | 0,88 | 1,3 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,9X6 | 0,9 | 0,88 | 1,3 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,9X8 | 0,9 | 0,88 | 1,3 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,9X10 | 0,9 | 0,88 | 1,3 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
0,9X15 | 0,9 | 0,88 | 1,3 | 15,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1X4 | 1,0 | 0,95 | 1,5 | 4,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X6 | 1,0 | 0,95 | 1,5 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X8 | 1,0 | 0,95 | 1,5 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X10 | 1,0 | 0,95 | 1,5 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X12 | 1,0 | 0,95 | 1,5 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X14 | 1,0 | 0,95 | 1,5 | 14,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1X16 | 1,0 | 0,95 | 1,5 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1X20 | 1,0 | 0,95 | 1,5 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1X25 | 1,0 | 0,95 | 1,5 | 25,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
1X30 | 1,0 | 0,95 | 1,5 | 30,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
1,2X6 | 1,2 | 1,14 | 1,8 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,2X8 | 1,2 | 1,14 | 1,8 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,2X10 | 1,2 | 1,14 | 1,8 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,2X12 | 1,2 | 1,14 | 1,8 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,2X16 | 1,2 | 1,14 | 1,8 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,2X20 | 1,2 | 1,14 | 1,8 | 20,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
1,4X6 | 1,4 | 1,34 | 2,1 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,4X8 | 1,4 | 1,34 | 2,1 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,4X10 | 1,4 | 1,34 | 2,1 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,4X12 | 1,4 | 1,34 | 2,1 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,4X14 | 1,4 | 1,34 | 2,1 | 14,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,4X16 | 1,4 | 1,34 | 2,1 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,4X22 | 1,4 | 1,34 | 2,1 | 22,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,5X6 | 1,5 | 1,44 | 2,3 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,5X8 | 1,5 | 1,44 | 2,3 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,5X10 | 1,5 | 1,44 | 2,3 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,5X12 | 1,5 | 1,44 | 2,3 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,5X14 | 1,5 | 1,44 | 2,3 | 14,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,5X16 | 1,5 | 1,44 | 2,3 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,5X18 | 1,5 | 1,44 | 2,3 | 18,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,5X20 | 1,5 | 1,44 | 2,3 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,5X25 | 1,5 | 1,44 | 2,3 | 25,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
1,5X30 | 1,5 | 1,44 | 2,3 | 30,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
1,5X35 | 1,5 | 1,44 | 2,3 | 35,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
1,5X40 | 1,5 | 1,44 | 2,3 | 40,0 | 80,0 | 4,0 | 2 | 30 | 16 | ||
1,5X45 | 1,5 | 1,44 | 2,3 | 45,0 | 80,0 | 4,0 | 2 | 30 | 16 | ||
1,6X6 | 1,6 | 1,51 | 2,4 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,6X8 | 1,6 | 1,51 | 2,4 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,6X10 | 1,6 | 1,51 | 2,4 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,6X12 | 1,6 | 1,51 | 2,4 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,6X14 | 1,6 | 1,51 | 2,4 | 14,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,6X16 | 1,6 | 1,51 | 2,4 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,6X18 | 1,6 | 1,51 | 2,4 | 18,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,6X20 | 1,6 | 1,51 | 2,4 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,6X26 | 1,6 | 1,51 | 2,4 | 26,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
1,8X6 | 1,8 | 1,71 | 2,7 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,8X8 | 1,8 | 1,71 | 2,7 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,8X10 | 1,8 | 1,71 | 2,7 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,8X12 | 1,8 | 1,71 | 2,7 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
1,8X14 | 1,8 | 1,71 | 2,7 | 14,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,8X16 | 1,8 | 1,71 | 2,7 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
1,8X18 | 1,8 | 1,71 | 2,7 | 18,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,8X20 | 1,8 | 1,71 | 2,7 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
1,8X25 | 1,8 | 1,71 | 2,7 | 25,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
2X6 | 2,0 | 1,91 | 3,0 | 6,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2X8 | 2,0 | 1,91 | 3,0 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2X10 | 2,0 | 1,91 | 3,0 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2X12 | 2,0 | 1,91 | 3,0 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2X14 | 2,0 | 1,91 | 3,0 | 14,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
2X16 | 2,0 | 1,91 | 3,0 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
2X18 | 2,0 | 1,91 | 3,0 | 18,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
2X20 | 2,0 | 1,91 | 3,0 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
2X25 | 2,0 | 1,91 | 3,0 | 25,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
2X30 | 2,0 | 1,91 | 3,0 | 30,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
2X35 | 2,0 | 1,91 | 3,0 | 35,0 | 80,0 | 4,0 | 2 | 30 | 16 | ||
2X40 | 2,0 | 1,91 | 3,0 | 40,0 | 90,0 | 4,0 | 2 | 30 | 16 | ||
2X50 | 2,0 | 1,91 | 3,0 | 50,0 | 100,0 | 4,0 | 2 | 30 | 16 | ||
2X60 | 2,0 | 1,91 | 3,0 | 60,0 | 110,0 | 4,0 | 2 | 30 | 16 | ||
2,5X8 | 2,5 | 2,41 | 3,7 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2,5X10 | 2,5 | 2,41 | 3,7 | 10,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2,5X12 | 2,5 | 2,41 | 3,7 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
2,5X14 | 2,5 | 2,41 | 3,7 | 14,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
2,5X16 | 2,5 | 2,41 | 3,7 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
2,5X18 | 2,5 | 2,41 | 3,7 | 18,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
2,5X20 | 2,5 | 2,41 | 3,7 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 | ||
2,5X25 | 2,5 | 2,41 | 3,7 | 25,0 | 60,0 | 4,0 | 2 | 30 | 16 | ||
2,5X30 | 2,5 | 2,41 | 3,7 | 30,0 | 70,0 | 4,0 | 2 | 30 | 16 | ||
2,5X40 | 2,5 | 2,41 | 3,7 | 40,0 | 90,0 | 4,0 | 2 | 30 | 16 | ||
2,5X50 | 2,5 | 2,41 | 3,7 | 50,0 | 100,0 | 4,0 | 2 | 30 | 16 | ||
3X8 | 3,0 | 2,92 | 4,5 | 8,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
3X12 | 3,0 | 2,92 | 4,5 | 12,0 | 45,0 | 4,0 | 2 | 30 | 16 | ||
3X16 | 3,0 | 2,92 | 4,5 | 16,0 | 50,0 | 4,0 | 2 | 30 | 16 | ||
3X20 | 3,0 | 2,92 | 4,5 | 20,0 | 54,0 | 4,0 | 2 | 30 | 16 |
