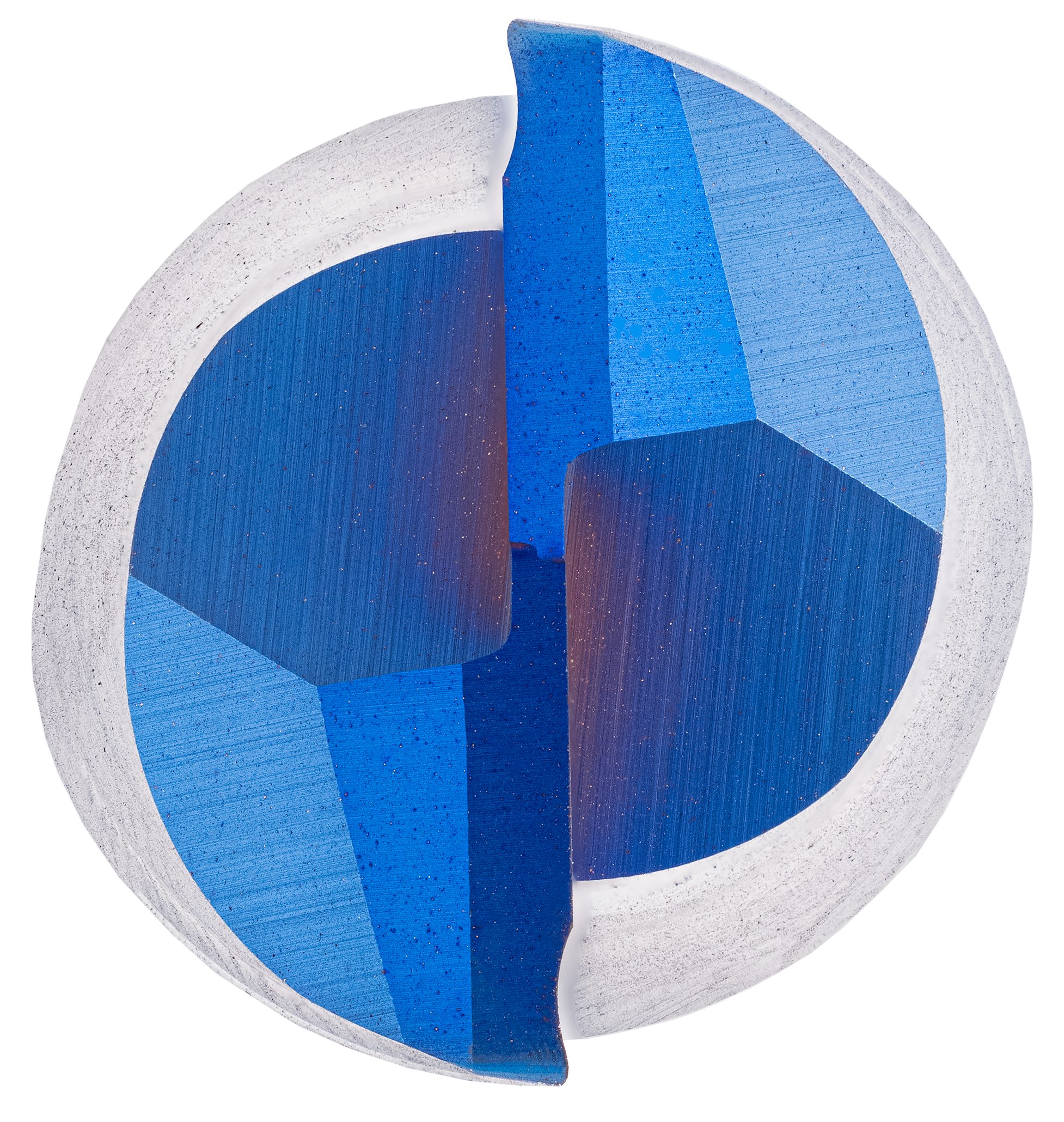

K202082 | Formmaker Micro Z2 R0,1 ADN
Kühlung | |
---|---|
Toleranz | d04 |
Beschichtung | AlphaDura Navy |
Downloads | Katalogseite |
Strategie | |
---|---|
Anwendung | |
Eigenschaften |
- Zum Fräsen von gehärteten Stählen entwickeltes Ultrafeinstkornsubstrat
- Optimierte Stirn für lange Standzeit und höchste Formgenauigkeit
- Verstärkter Kern zum Fräsen bis 70 HRC
- Toleranz D1: -0,001/-0,006 mm
- Toleranz D3: 0/-0,02 mm
- Radiustoleranz r: 0/-0,003 mm (gemessen von 0-90°)
- Abzeilen von 3D-Konturen
Eignung | |
---|---|
Schruppen | Schlichten |
|
|

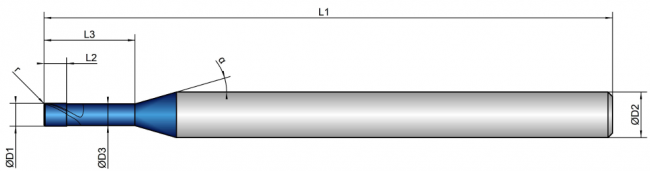

K202082
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|---|---|
0,4X1 | 0,4 | 0,38 | 0,4 | 1,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,4X1,5 | 0,4 | 0,38 | 0,4 | 1,5 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,4X2 | 0,4 | 0,38 | 0,4 | 2,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,4X3 | 0,4 | 0,38 | 0,4 | 3,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,4X4 | 0,4 | 0,38 | 0,4 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X1 | 0,5 | 0,48 | 0,5 | 1,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X2 | 0,5 | 0,48 | 0,5 | 2,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X3 | 0,5 | 0,48 | 0,5 | 3,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X4 | 0,5 | 0,48 | 0,5 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X5 | 0,5 | 0,48 | 0,5 | 5,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,5X6 | 0,5 | 0,48 | 0,5 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,6X2 | 0,6 | 0,58 | 0,6 | 2,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,6X3 | 0,6 | 0,58 | 0,6 | 3,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,6X4 | 0,6 | 0,58 | 0,6 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,6X6 | 0,6 | 0,58 | 0,6 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,6X8 | 0,6 | 0,58 | 0,6 | 8,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,7X4 | 0,7 | 0,68 | 0,7 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,7X6 | 0,7 | 0,68 | 0,7 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,8X4 | 0,8 | 0,78 | 0,8 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
0,8X6 | 0,8 | 0,78 | 0,8 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X2 | 1,0 | 0,95 | 1,0 | 2,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X4 | 1,0 | 0,95 | 1,0 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X6 | 1,0 | 0,95 | 1,0 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X8 | 1,0 | 0,95 | 1,0 | 8,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X10 | 1,0 | 0,95 | 1,0 | 10,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X12 | 1,0 | 0,95 | 1,0 | 12,0 | 54,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X16 | 1,0 | 0,95 | 1,0 | 16,0 | 60,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
1X20 | 1,0 | 0,95 | 1,0 | 20,0 | 60,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X4 | 2,0 | 1,91 | 2,0 | 4,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X6 | 2,0 | 1,91 | 2,0 | 6,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X8 | 2,0 | 1,91 | 2,0 | 8,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X10 | 2,0 | 1,91 | 2,0 | 10,0 | 50,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X12 | 2,0 | 1,91 | 2,0 | 12,0 | 54,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X16 | 2,0 | 1,91 | 2,0 | 16,0 | 54,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X20 | 2,0 | 1,91 | 2,0 | 20,0 | 60,0 | 4,0 | 2 | 0,10 | 30 | 16 | ||
2X26 | 2,0 | 1,91 | 2,0 | 26,0 | 70,0 | 4,0 | 2 | 0,10 | 30 | 16 |
