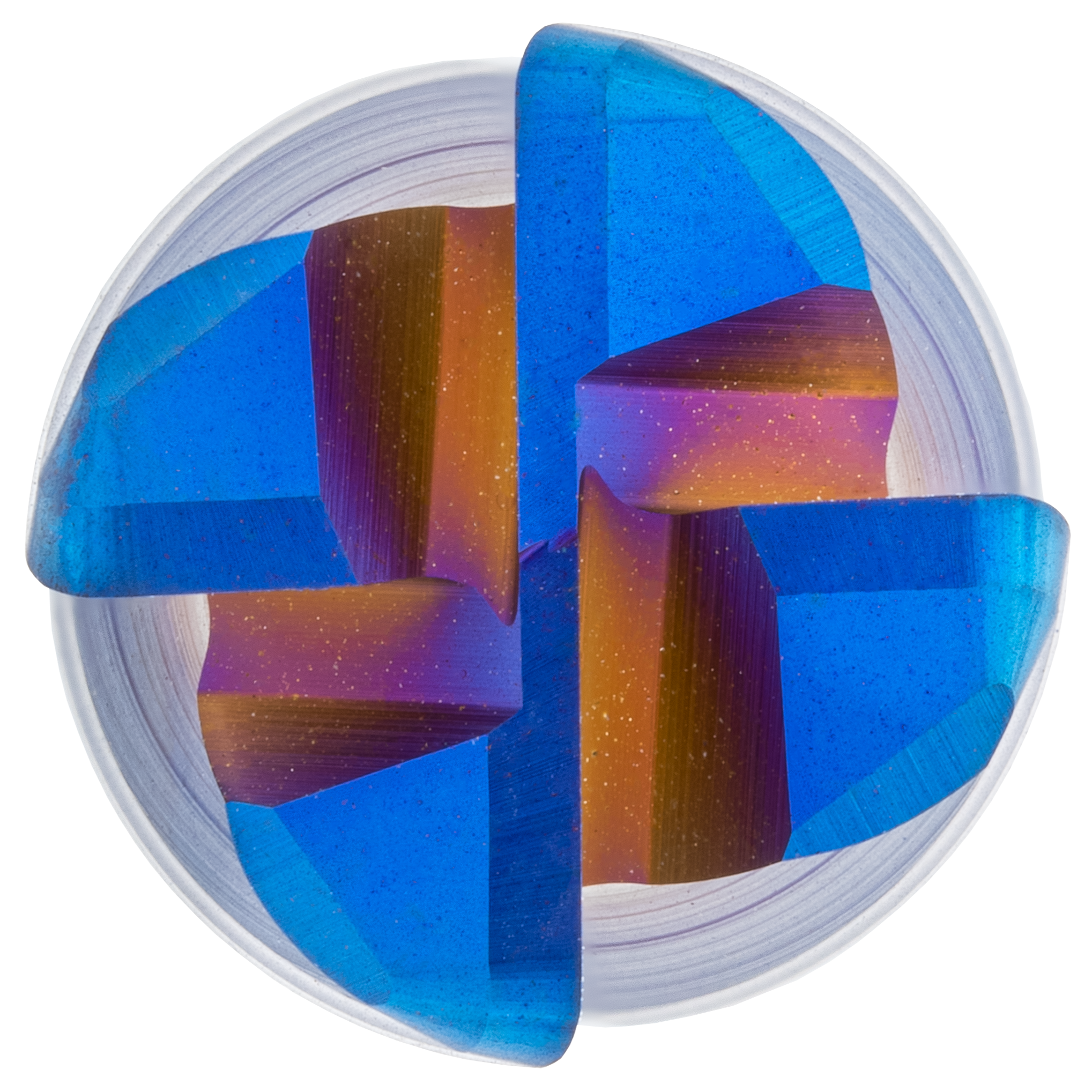

K202223 | Formmaker Z4 1xD ADN
Kühlung | |
---|---|
Toleranz | e8 |
Beschichtung | AlphaDura Navy |
Downloads | Katalogseite |
Strategie | |
---|---|
Anwendung | |
Eigenschaften |
- Zum Fräsen von gehärteten Stählen entwickeltes Ultrafeinstkornsubstrat
- Angepasster Spanwinkel für sicheres Fräsen bis 70 HRC
- Definierte Schneidkantenpräparation für homogenen Verschleiß
- Radiustoleranz r ≤ 1,5 mm: ± 0,003 mm
- Radiustoleranz r > 1,5 mm: ± 0,005 mm
- Abzeilen von 3D-Konturen
Eignung | |
---|---|
Schruppen | Schlichten |
|
|

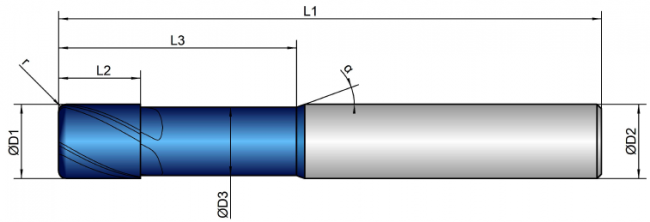

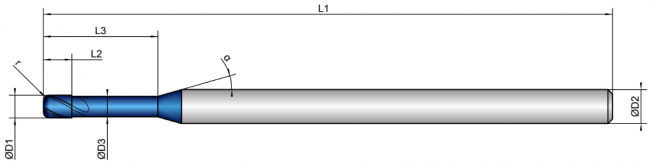

K202223
|
D1
|
D3
|
L2
|
L3
|
L1
|
D2
|
z
|
r
|
|
α
|
||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/0,1 | 1,0 | 0,85 | 1,5 | 10,0 | 50,0 | 3,0 | 4 | 0,10 | 30 | 20 | ||
1/0,2 | 1,0 | 0,85 | 1,5 | 10,0 | 50,0 | 3,0 | 4 | 0,20 | 30 | 20 | ||
2/0,2 | 2,0 | 1,8 | 2,5 | 12,0 | 50,0 | 3,0 | 4 | 0,20 | 30 | 20 | ||
2/0,3 | 2,0 | 1,8 | 2,5 | 12,0 | 50,0 | 3,0 | 4 | 0,30 | 30 | 20 | ||
2/0,5 | 2,0 | 1,8 | 2,5 | 12,0 | 50,0 | 3,0 | 4 | 0,50 | 30 | 20 | ||
3/0,25 | 3,0 | 2,7 | 4,0 | 14,0 | 50,0 | 3,0 | 4 | 0,25 | 30 | 20 | ||
3/0,3 | 3,0 | 2,7 | 4,0 | 14,0 | 50,0 | 3,0 | 4 | 0,30 | 30 | 20 | ||
3/0,5 | 3,0 | 2,7 | 4,0 | 14,0 | 50,0 | 3,0 | 4 | 0,50 | 30 | 20 | ||
3/1 | 3,0 | 2,7 | 4,0 | 14,0 | 50,0 | 3,0 | 4 | 1,00 | 30 | 20 | ||
4/0,2 | 4,0 | 3,7 | 5,0 | 16,0 | 50,0 | 4,0 | 4 | 0,20 | 30 | 20 | ||
4/0,25 | 4,0 | 3,7 | 5,0 | 16,0 | 50,0 | 4,0 | 4 | 0,25 | 30 | 20 | ||
4/0,4 | 4,0 | 3,7 | 5,0 | 16,0 | 50,0 | 4,0 | 4 | 0,40 | 30 | 20 | ||
4/0,5 | 4,0 | 3,7 | 5,0 | 16,0 | 50,0 | 4,0 | 4 | 0,50 | 30 | 20 | ||
4/1 | 4,0 | 3,7 | 5,0 | 16,0 | 50,0 | 4,0 | 4 | 1,00 | 30 | 20 | ||
5/0,25 | 5,0 | 4,6 | 6,0 | 18,0 | 54,0 | 5,0 | 4 | 0,25 | 30 | 20 | ||
5/0,5 | 5,0 | 4,6 | 6,0 | 18,0 | 54,0 | 5,0 | 4 | 0,50 | 30 | 20 | ||
5/1 | 5,0 | 4,6 | 6,0 | 18,0 | 54,0 | 5,0 | 4 | 1,00 | 30 | 20 | ||
6/0,25 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 0,25 | 30 | 20 | ||
6/0,5 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 0,50 | 30 | 20 | ||
6/0,8 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 0,80 | 30 | 20 | ||
6/1 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 1,00 | 30 | 20 | ||
6/1,5 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 1,50 | 30 | 20 | ||
6/2 | 6,0 | 5,5 | 7,0 | 21,0 | 58,0 | 6,0 | 4 | 2,00 | 30 | 20 | ||
8/0,25 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 0,25 | 30 | 20 | ||
8/0,5 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 0,50 | 30 | 20 | ||
8/0,8 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 0,80 | 30 | 20 | ||
8/1 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 1,00 | 30 | 20 | ||
8/1,5 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 1,50 | 30 | 20 | ||
8/2 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 2,00 | 30 | 20 | ||
8/2,5 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 2,50 | 30 | 20 | ||
8/3 | 8,0 | 7,4 | 9,0 | 27,0 | 64,0 | 8,0 | 4 | 3,00 | 30 | 20 | ||
10/0,25 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 0,25 | 30 | 20 | ||
10/0,5 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 0,50 | 30 | 20 | ||
10/0,8 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 0,80 | 30 | 20 | ||
10/1 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 1,00 | 30 | 20 | ||
10/1,5 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 1,50 | 30 | 20 | ||
10/2 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 2,00 | 30 | 20 | ||
10/3 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 3,00 | 30 | 20 | ||
10/3,5 | 10,0 | 9,2 | 11,0 | 32,0 | 73,0 | 10,0 | 4 | 3,50 | 30 | 20 | ||
12/0,5 | 12,0 | 9,2 | 12,0 | 38,0 | 84,0 | 12,0 | 4 | 0,50 | 30 | 20 | ||
12/1 | 12,0 | 9,2 | 12,0 | 38,0 | 84,0 | 12,0 | 4 | 1,00 | 30 | 20 | ||
12/1,5 | 12,0 | 9,2 | 12,0 | 38,0 | 84,0 | 12,0 | 4 | 1,50 | 30 | 20 | ||
12/2 | 12,0 | 9,2 | 12,0 | 38,0 | 84,0 | 12,0 | 4 | 2,00 | 30 | 20 | ||
12/3 | 12,0 | 9,2 | 12,0 | 38,0 | 84,0 | 12,0 | 4 | 3,00 | 30 | 20 | ||
16/1 | 16,0 | 15,0 | 16,0 | 44,0 | 93,0 | 16,0 | 4 | 1,00 | 30 | 20 | ||
16/2 | 16,0 | 15,0 | 16,0 | 44,0 | 93,0 | 16,0 | 4 | 2,00 | 30 | 20 | ||
16/3 | 16,0 | 15,0 | 16,0 | 44,0 | 93,0 | 16,0 | 4 | 3,00 | 30 | 20 | ||
20/1 | 20,0 | 18,5 | 20,0 | 55,0 | 104,0 | 20,0 | 4 | 1,00 | 30 | 20 | ||
20/2,5 | 20,0 | 18,5 | 20,0 | 55,0 | 104,0 | 20,0 | 4 | 2,50 | 30 | 20 |
